ماده: | فولاد کم کربن | استاندارد: | SAE J525 |
---|---|---|---|
شکل: | دور | محدوده اندازه: | OD6-88.9mm * WT1-15mm |
طول: | با توجه به مشتری سفارش | برنامه های کاربردی: | برای خم شدن و فرسودگی به قطعات خودرو |
روش تولید: | نورد سرد بر روی لوله های فولادی جوش داده شده، برای رسیدن به دقت بالا در تحمل OD و WT | گواهی تست میل: | EN10204 3.1 |
شرایط تحویل: | Annealed و غیره | ||
برجسته: | کشیده شده بیش از ورق فولاد mandrel,کشیده شده بیش از ورق فولاد mandrel |

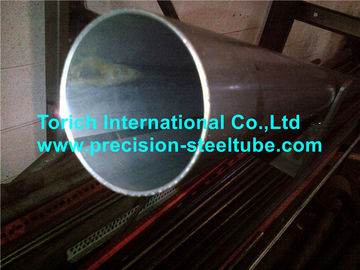

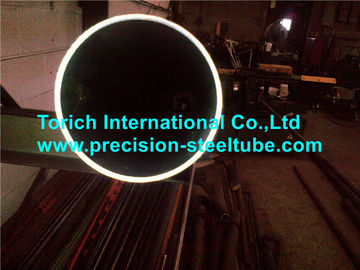

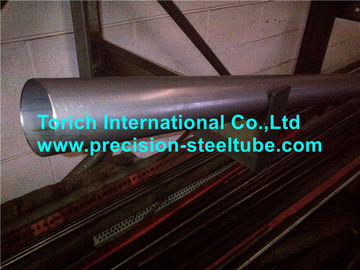

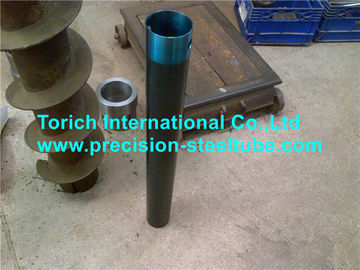

SAE J525 لوله های فولادی کربن کم سیم کشی جوش داده شده برای خم شدن و فرسایش
محدوده اندازه: OD: 6-88.9mm WT: 1-15mm L: بر اساس سفارش مشتری
برنامه های کاربردی: برای خم شدن و فرسوده شدن به بخش خودکار
جدول 1- تلرانس تنش خارج از محفظه | |||||||
لوله های نامی OD میلیمتر | تحمل OD ± میلیمتر | تحمل ID میلیمتر | |||||
تا 9.50 | 0.05 | 0.05 | |||||
بیش از 9.50 تا 15.88 درهم | 0.06 | 0.06 | |||||
بیش از 15.88 تا 50.80 درهم | 0.08 | 0.08 | |||||
بیش از 50.8 تا 63.50 درهم | 0.10 | 0.10 | |||||
بیش از 63.50 تا 76.20 درهم | 0.13 | 0.13 | |||||
بیش از 76.20 تا 100.00 | 0.15 | 0.15 | |||||
تحمل WT نباید بیش از 10٪ باشد |
جدول 2: مقاومت در برابر ضخامت دیواره لوله | |||||||
اسمی ضخامت دیوار | OD اسمی از طریق 22mm ± میلیمتر | OD اسمی 22-48 میلیمتر ± میلیمتر | OD اسمی 48-100 میلیمتر ± میلیمتر | ||||
0.89 | 0.05 / 0.05 | 0.05 / 0.05 | 0.05 / 0.05 | ||||
1.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.25 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.50 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.65 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.11 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.410 | 0.05 / 0.05 | 0.05 / 0.08 | 0.08 / 0.08 | ||||
2.500 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
2.770 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.000 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.050 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.40 | - | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.75 | - | 0.05 / 0.10 | 0.08 / 0.08 | ||||
4.00 | - | 0.08 / 0.10 | 0.08 / 0.10 | ||||
4.19 | - | 0.08 / 0.10 | 0.08 / 0.10 | ||||
4.57 | - | 0.10 / 0.10 | 0.08 / 0.13 | ||||
5.00 | - | 0.10 / 0.13 | 0.10 / 0.13 |
جدول 2- الزامات شیمیایی | |||||||
عنصر | ٪ | ||||||
کربن | 0.06-0.18 | ||||||
منگنز | 0.30 به 0.60 | ||||||
فسفرس | 0.040 حداکثر | ||||||
گوگرد | حداکثر 0.050 |
1. - تحویل: 60-70 روز پس از دریافت 30٪ T / T در پیش
2. - شرایط پرداخت: 30٪ T / T در پیش، تعادل 70٪ قبل از حمل و نقل.
3. - بسته بندی: حفاظت از ضد خوردگی، در بسته نرم افزاری شش ضلعی
4. - مارک در لوله (لوله): استاندارد، درجه فولاد، اندازه، تعداد حرارت (و یا در گزینه خریدار).
5. گواهی آزمون آزمایش: EN10204 3.1
برای استفاده از:
برش به طول مشخص شده
بسته بندی می تواند در کارتن یا جعبه های چوبی باشد
