مواد: | 45 45Mn2 40Cr 20CrNi3A | استاندارد: | YB/T5035-1993 |
---|---|---|---|
کاربرد: | آستین شفت محور | سوریس: | برش دادن |
طول: | 1 تا 12 متر | MTC: | En10204.3.2B |
تولید: | بدون درز+سرد کشیده شده است | ||
برجسته: | ,,steel mechanical tubing |

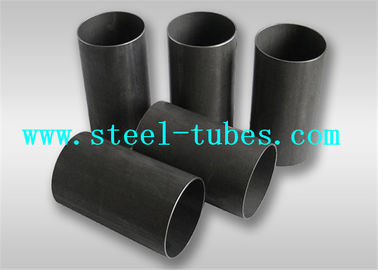

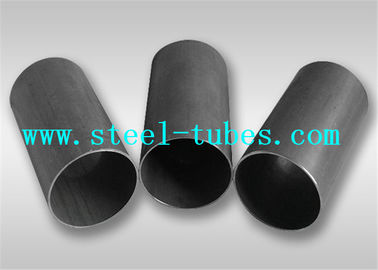

لوله فولادی بدون درز YB/T5035-1993 برای آستین محور محور
45 45Mn2 40Cr 20CrNi3A
لوله های محور/ لوله های مسکن محور
لوله های فولادی بدون درز برای محفظه محور خودرو مطابق استاندارد YB-T5035
مشخصه: طول بلند و طول برش (سفارشی برای شما)
مواد مختلف برای استفاده نهایی مشخص شده شما
لوله هایی با عملیات حرارتی مختلف برای داشتن خواص مکانیکی عالی مطابق درخواست مشتریان.
اندازه های موجود: OD 78 77 77.5 80 92 95 96 102 108 114 115 116 120 121 122 WT: 7 10 11.5 12 13 15 16 20 20.5 26
جزئیات اندازه های موجود:
OD WT | 7 | 10 | 11.5 | 12 | 13 | 15 | 16 | 20 | 20.5 | 26 |
78 | ایکس | - | - | - | - | - | - | - | - | - |
77 | - | ایکس | - | - | - | - | - | - | - | - |
77.5 | - | ایکس | - | - | - | - | - | - | - | - |
80 | - | - | ایکس | - | - | - | - | - | - | - |
92 | - | - | - | ایکس | - | - | - | - | - | - |
95 | - | - | - | ایکس | ایکس | - | - | - | - | - |
102 | - | - | - | ایکس | - | ایکس | - | - | - | - |
108 | - | - | - | ایکس | - | - | - | - | - | - |
114 | - | - | - | - | - | ایکس | - | - | - | - |
115 | - | - | - | - | - | - | ایکس | ایکس | - | ایکس |
116 | - | - | - | - | - | - | - | - | ایکس | - |
120 | - | - | - | - | - | - | - | - | ایکس | - |
121 | - | - | - | - | - | - | - | - | ایکس | - |
122 | - | - | - | - | - | - | - | - | ایکس | - |
در صورت توصیه مشتری ، OD و WT از تحمل زیر پیروی می کنند.
تحمل OD ± 1
ضخامت دیوار mm7mm -9 ،+15
-15 7-15 میلی متر -10 ،+12.5
mm 15mm -7.5 ،+12.5
در صورت توصیه مشتری ، شناسه OD و WT از تحمل زیر پیروی می کنند.
OD ± 1.0
شناسه ± 1.75
WT ≤ 15
OD 77mm 57mm 10mm
OD +1.0 -0.5 میلی متر
شناسه +1.5 -0.5 میلی متر
WT ≤ 15
خم شدن:
WT≤15mm >>> 1.5mm/m
WT > 15mm >>> 3.0mm/m
درجه چینی: 45 45Mn2 40Cr 20CrNi3A
درجه فولاد | خواص شیمیایی ٪ | |||||||
ج | من | سی | س | پ | Cr | نی | مس | |
45 | 0.42-0.50 | 0.50-0.80 | 0.17-0.37 | .00.040 | .00.040 | .00.025 | .00.025 | .00.025 |
45Mn2 | 0.42-0.49 | 1.40-1.80 | 0.20-0.40 | .00.040 | .00.040 | .00.035 | .00.035 | .00.030 |
40 کرون | 0.37-0.45 | 0.50-0.80 | 0.20-0.40 | .00.040 | .00.040 | 0.80-1.10 | .00.035 | .00.030 |
20CrNi3A | 0.17-0.24 | 0.30-0.60 | 0.20-0.40 | .00.030 | .00.035 | 0.60-0.90 | 2.75-3.25 | .00.025 |
درجه فولاد | ویژگی های مکانیکی | سختی | |||
σb Kgf/mm2 (Mpa) | σs Kgf/mm2 (Mpa) | δ5٪ | HB | تورفتگی قطر میلی متر | |
45 | ≥60 (588) | ≥34 (333) | ≥14 | - | - |
45Mn2 | - | - | - | 217-269 | 4.1-3.7 |
40 کرون | - | - | - | 217-269 | 4.1-3.7 |
20CrNi3A | - | - | - | 217-269 | 4.1-3.7 |
