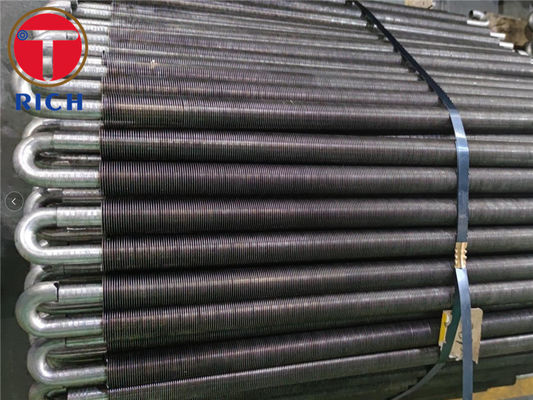

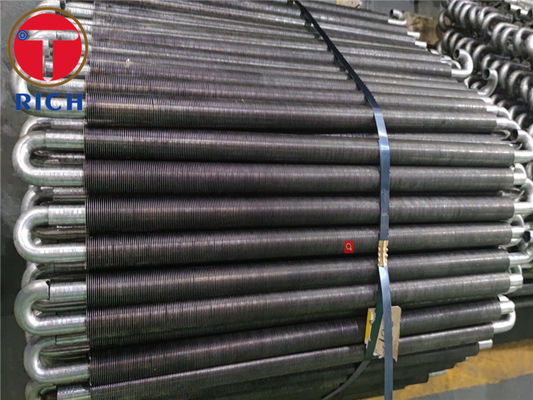

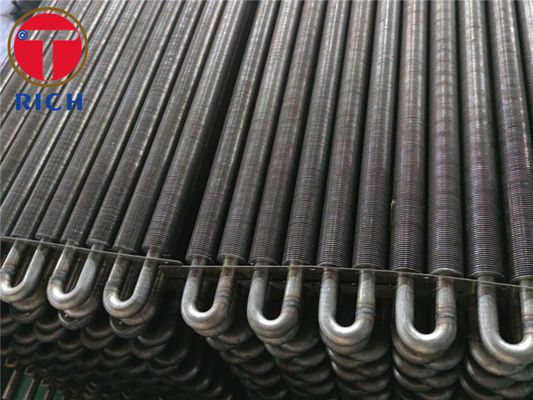

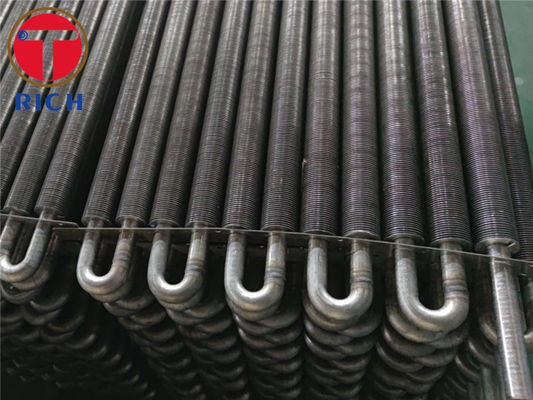

قهوه ای Fintube Hairpin Heap Exchanger Aisi Embedded Tube Fin 1mm ضخامت

قهوه ای Fintube Hairpin Heap Exchanger Brown Fintube Embedded Finned Tube

تجهیزات خط تولید لوله پره ای جاسازی شده پس از سالها با موفقیت تولید می شود

با تجربه و تمرین ، و پی در پی وارد بازار شده است.تجهیزات ارتقا یافته است

با اشاره به فناوری پیشرفته تجهیزات لوله های پره ای تعبیه شده در بریتانیا.کنترل PLC

حالت با توجه به نیازهای تولید داخلی ، عملیات ساده - پردازش - توسعه می یابد

امکانات کامل پشتیبانی ، و محصولات تولید شده را می توان با تجهیزات پیشرفته مقایسه کرد

لوله بافته شده مارپیچی منبت کاری شده برای پردازش یک شیار مارپیچی با عرض و عمق مشخص روی لوله فولادی است ،

و سپس نوار فولادی را روی لوله فولادی روی ماشین تراش قرار دهید.در فرآیند سیم پیچ ، به دلیل پیش بارگذاری مشخص ،

نوار فولادی محکم در شیار مارپیچی محکم می شود ، به طوری که از سطح تماس خاصی بین فولاد اطمینان حاصل شود

نوار و لوله فولادی.به منظور جلوگیری از برگشت نوار فولادی و افتادن آن ، هر دو سر فولاد

نوار باید روی لوله فولادی جوش داده شود.به منظور تسهیل منبت کاری ، باید یک شکاف جانبی مشخص بین آن وجود داشته باشد

نوار فولادی و شیار مارپیچی.اگر فاصله جانبی برای ایجاد تداخل بسیار کوچک باشد ، فرایند موزاییک مشکل است

هموار پیش برودعلاوه بر این ، نوار فولادی زخمی همیشه دارای یک برگشت خاص است ، که باعث می شود نوار فولادی ایجاد شود

و سطح زیرین شیار مارپیچی نمی تواند به خوبی متصل شود.

الزامات پردازش محصول برای تجهیزات لوله دار با مارپیچ (جاسازی شده) تعبیه شده

1 عمق و پایداری موزاییک

1.1 آزمایش نیروی کشش: بیش از 8 کیلوگرم یا پارگی نوار آلومینیومی

1.2 عمق خاتم: 0.35 ~ 0.5 ، با توجه به ضخامت دیواره لوله کوره

1.3 ثبات خاتم: نمونه نیروی خروجی قطعه اول در هر شیفت الزامات 1.1 را برآورده می کند

1.4 لوله تعبیه شده باید از فولاد ضد زنگ و فولاد کربنی ساخته شود و ضخامت دیواره لوله نیز باید باشد

کمتر از 2 میلی متر نباشد

1.5 قطر لوله تعبیه شده DN20 ~ 38 (استاندارد آمریکایی بریتانیایی با توجه به الزامات 1.5)

1.6 بعد از جاسازی هیچ شکاف یا ترکی روی سطح لوله وجود ندارد

1.7 ارتفاع قطعه خاتم باید با توجه به قطر لوله محاسبه شود - به طور کلی نصف قطر لوله ،

اما نباید بیشتر از 57 میلی متر باشد

2 دقت ابعاد محصول

2.1 طول کل بخش بال - 5mm ~ + 5mm ، و دقت حرکت قطعه - 0.3mm ~ + 0.4mm

2.2 فاصله بین برش ها + 0.21 میلی متر یا بیشتر

2.3 عمود بر باله ها و لوله های فولادی - 1 درجه تا + 1 درجه

2.4 مسطح خاتم -0.1 میلی متر ~ + 0.1 میلی متر است ، به جز تفاوت ارتفاع ناشی از تحمل ضخامت خود باله

2.5 تفاوت ارتفاع خاتم - 0.1mm ~ + 0.1mm ، به جز تفاوت ارتفاع ناشی از تحمل ابعادی خود باله

2.6 تحت شرایط مواد لوله فولادی یکسان ، زمین و تعداد باله های یکسان ، طول لوله های مختلف پره دار

پس از منبت کاری نیز به همان شکل تغییر می کند

3 سرعت موزاییک

قطر خارجی لوله پایه با توجه به قطر لوله و فاصله ورق 50 20 20 است
