| محل منبع: | چين |
|---|---|
| نام تجاری: | TORICH |
| گواهی: | ISO 9001 ISO 14001 TS 16949 |
| شماره مدل: | GB 12770 |
| مقدار حداقل تعداد سفارش: | 5 تن |
| قیمت: | USD 2000-3000/Ton |
| جزئیات بسته بندی: | بسته بندی در جعبه های چوبی، بسته های شش ضلعی یا سایر راه های دریایی. |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
| قابلیت ارائه: | 40000 تن / سال |
| نام محصول: | لوله های فولادی ضد زنگ جوش داده شده برای ساختار مکانیکی GB / T 12770 | ماده: | 304 / 304L 316 / 316L 321 302 310S |
|---|---|---|---|
| سطحی: | پرداخت | کاربرد: | هدف ساختار مکانیکی یا دکوراسیون |
| شکل: | دور | OD: | 4-1200 میلیمتر |
| WT: | 0.3-200 متر | طول: | 2-12 متر |
| برجسته: | ,,electric resistance welded steel tube |
||
لوله های فولادی ضد زنگ جوش داده شده برای ساختار مکانیکی GB / T 12770
SPEC :
مواد: 304 / 304L 316 / 316L 321 302 310S
محدوده اندازه : OD: 4-1200mm
WT: 0.3-200mm
طول کلی : 2-12 متر
تحمل:
طبق جداول زیر یا درخواست مشتریان.
جدول 1 تلورانس OD
| طبقه بندی | OD اسمی | تحمل پذیری | ||
| کامپیوتر | PB | PA | ||
ه T | <25 | ± 0.20 | ± 0.15 | ± 0.10 |
| ≥25 ~ <40 | ± 0.30 | ± 0.25 | ± 0.20 | |
| ≥40 ~ <63 | ± 0.50 | ± 0.30 | ± 0.25 | |
| ≥63 ~ <90 | ± 0.60 | ± 0.50 | ± 0.40 | |
| ≥90 ~ <159 | ± 0.80 | ± 0.65 | ± 0.50 | |
| ≥159 ~ <300 | ± 0.8٪ D | ± 0.7٪ D | ± 0.5٪ D | |
| ≥300 ~ <610 | ± 0.1٪ D | ± 0.8٪ D | ± 0.6٪ D | |
| ≥10 | پروتکل | پروتکل | پروتکل | |
دستشویی SP | <25 | ± 0.15 | ± 0.12 | ± 0.10 |
| ≥25 ~ <40 | ± 0.20 | ± 0.15 | ± 0.13 | |
| ≥40 ~ <50 | ± 0.20 | ± 0.18 | ± 0.15 | |
| ≥50 ~ <60 | ± 0.25 | ± 0.20 | ± 0.18 | |
| ≥60 ~ <90 | ± 0.30 | ± 0.28 | ± 0.25 | |
| ≥90 ~ <100 | ± 0.40 | ± 0.35 | ± 0.30 | |
| ≥100 ~ <200 | ± 0.5٪ D | ± 0.4٪ D | پروتکل | |
| ≥200 | پروتکل | پروتکل | پروتکل | |
جدول 2 تحمل WT
| Nominal WT | تحمل پذیری |
| <0.5 | ± 0..10 |
| ≥0.5 ~ 1.0 | ± 0.15 |
| > 1.0 ~ 2.0 | ± 0.20 |
| > 2.0 ~ <4.0 | ± 0.30 |
| ≥4.0 | ± 10٪ S |
جدول 3 درجه خم شدن
| ضخامت دیسک نهایی / mm | درجه خم شدن / ( mm / m ) |
| ≤108 | ≤1.0 |
| > 108 ~ 325 | ≤1.5 |
| > 325 | ≤2.5 |
جدول 4 تراکم فولاد و محاسبه وزن نظری
| نه | درجه فولاد | تراکم / (kg / dm 3 ) | فرمول بعد از تبدیل |
| 1 | 12Cr18Ni9 | 7.93 | W = 0.02491S (DS) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W = 0.02482S (DS) |
| 4 | 06Cr25Ni20 | 7.98 | W = 0.02507S (DS) |
| 5 | 06Cr17Ni12Mo2 | 8.00 | W = 0.02513S (DS) |
| 6 | 022Cr17Ni12Mo2 | ||
| 7 | 06Cr18Ni11Ti | 8.03 | W = 0.02523S (DS) |
| 8 | 06Cr18Ni11Nb | ||
| 9 | 022Cr22Ni5Mo3N | 7.80 | W = 0.02450S (DS) |
| 10 | 022Cr23Ni5Mo3N | ||
| 11 | 022Cr25Ni7Mo4N | ||
| 12 | 022Cr18Ti | 7.70 | W = 0.02491S (DS) |
| 13 | 019Cr19Mo2NbTi | 7.75 | W = 0.02435S (DS) |
| 14 | 06Cr13Al | ||
| 15 | 022Cr11Ti | ||
| 16 | 022Cr12Ni | ||
| 17 | 06Cr13 |
جدول A.1 جدول مقایسه مارک های فولاد ضد زنگ در هر استاندارد
| عدد | GB / T 20878-2007 | ASTM A 959-09 | JIS G 4303-2005 JIS G 4311-1991 | ISO / TS 15510: 2003 ایزو 4955: 2005 | EN10088: 1-2005 | ROCT 5632-1972 | |||
| عدد | کد دیجیتال متحد | نام تجاری جدید | نام تجاری قدیمی | ||||||
| 1 | 13 | S30210 | 12Cr18Ni9 | 1Cr18Ni9 | S30200،302 | SUS302 | X10CrNi18-8 | X10CrNi18-8،1.4310 | 12X18H9 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0Cr18Ni9 | S30400،304 | SUS304 | X5CrNi18-10 | X5CrNi18-10،1.4301 | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 00Cr19Ni10 | S30403،304L | SUS304L | X2CrNi19-11 | X2CrNi19-11،1.4306 | 03X18H11 |
| 4 | 35 | S31008 | 06Cr25Ni20 | 0Cr25Ni20 | S31008،310S | SUS310S | X12CrNi23-12 | X12CrNi23-12،1.4845 | 10X23H18 |
| 5 | 38 | S31608 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | S31600،316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2،1.4401 | - |
| 6 | 39 | S31603 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | S31603،316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2،1.4404 | 03X17H14M2 |
| 7 | 55 | S32168 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | S32100،321 | SUS321 | X6CrNiTi18-10 | X6CrNiTi18-10،1.4541 | 08X18H10T |
| 8 | 62 | S34778 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | S34700،347 | SUS347 | X6CrNiNb18-10 | X6CrNiNb18-10،1.4550 | 08X18H12B |
| 9 | 70 | S22253 | 022Cr22Ni5Mo3N | 00Cr22Ni5Mo3N | S31803 | SUS329J3L | X2CrNiMoN22-5-3 | X2CrNiMoN22-5-3،1.4462 | - |
| 10 | 71 | S22053 | 022Cr23Ni5Mo3N | 00Cr22Ni5Mo3N | S32205،2205 | - | - | - | - |
| 11 | 76 | S25073 | 022Cr25Ni7Mo4N | 00Cr25Ni7Mo4N | S32750،2507 | - | X2CrNiMoN25-7-4 | X2CrNiMoN25-7-4،1.4410 | - |
| 12 | 87 | S11863 | 022Cr18Ti | 00Cr17 | S43035،439 | X3CrTi17 | X3CrTi17،1.4510 | 08X17T | |
| 13 | 92 | S11972 | 019Cr19Mo2NbTi | 00Cr18Mo2 | S44400،444 | X2CrMoTi18-2 | X2CrMoTi18-2،1.4521 | - | |
| 14 | 78 | S11348 | 06Cr13Al | 00Cr13Al | S40500،405 | SUS405 | X6CrAl13 | X6CrAl13،1.4002 | - |
| 15 | 80 | S11163 | 022Cr11Ti | 00Cr12Ti | S40900 | X2CrTi12 | X2CrTi12،1.4512 | - | |
| 16 | 82 | S11213 | 022Cr12Ni | 00Cr12Ni | S40977 | - | X2CrNi12 | X2CrNi12،1.4003 | - |
| 17 | 97 | S41008 | 06Cr13 | 0Cr13 | S41008،410S | X6Cr13 | X6Cr13،1.4000 | 08X13 | |
مشخصه:
محدوده خوب
کیفیت خوب
OD خوب و تحمل ID
دقت بالا
کیفیت پایدار
زبری صاف
تضمین کیفیت TORICH
پردازش: جوشکاری قوس خودکار یا دو طرفه خودکار جوش قوس خودکار
شرایط تحویل فنی: عملیات حرارتی + ترشی کردن یا NBK
به طور گسترده در زمینه ساخت و ساز و دکوراسیون استفاده می شود

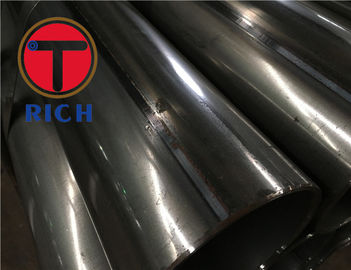

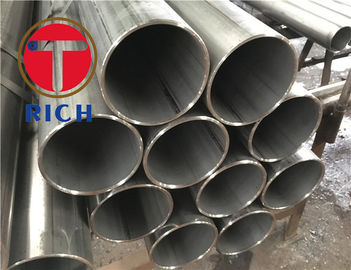

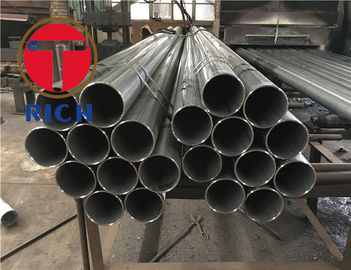

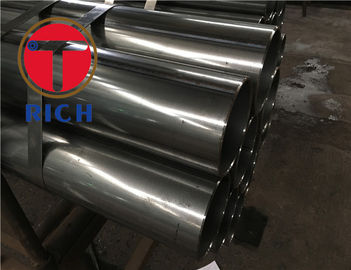

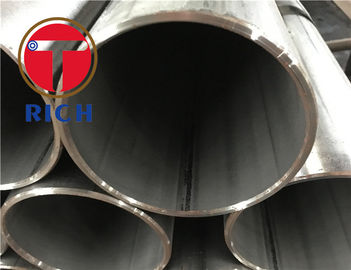

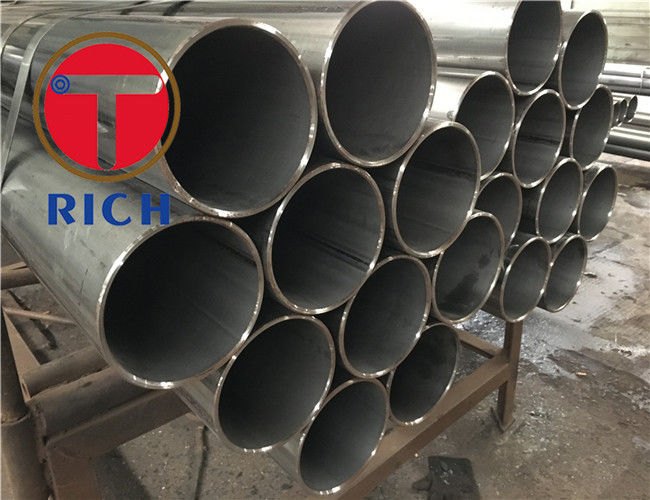

تصاویر محصول :
