حرارت درمانی: | نورد گرم و سرد بریزید | ماده: | 20 45 Q345 20Cr 40Cr 20CrMo 30-35CrMo 42CrM |
---|---|---|---|
تست: | آزمون خمش / آزمون سختی / آزمون ضربه و غیره | ||
برجسته: | ,,cold formed steel tube |

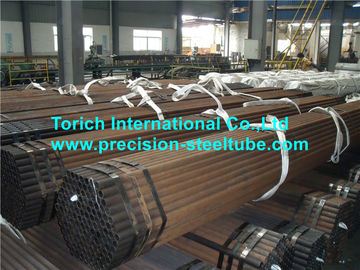

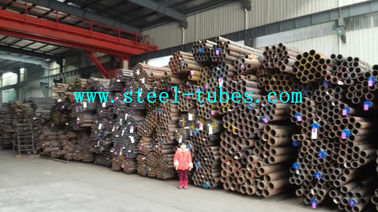

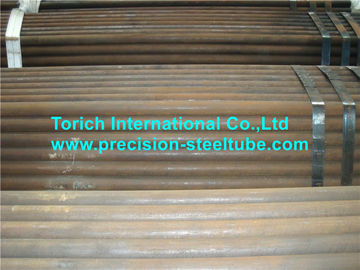

GB / T8162 لوله فولادی بدون درز ساختاری با درجه فولاد 20 45 Q345 20Cr 40Cr 20CrMo 30-35CrMo 42CrM
عملیات حرارتی: نورد گرم و سرد برداشته شده است
تحمل OD & WT:
تحمل OD:
روش تولید | تحمل OD |
نورد گرم (اکستروژن) | ± 1٪ یا ± 0.50mm |
خرد شده (سرد رول) | ± 1٪ یا ± 0.30 میلیمتر |
Tolerance برای ضخامت دیوار:
تحمل ضخامت 1.Wall لوله نورد فولاد گرم:
روش تولید | OD (DN) | WT / OD | تحمل |
لوله اکسترود شده | ≤102 | / | ± 12.5٪ یا ± 0.40mm |
> 102 | ≤0.05 | ± 15٪ یا ± 0.40mm | |
> 0.05-0.10 | ± 12.5٪ یا ± 0.40mm | ||
> 0.10 | + 12.5٪ -10٪ | ||
لوله فولادی گسترش فولاد | / | ± 15٪ |
2.Wall تحمل ضخامت از لوله های سرد ساخته شده (لوله های فولادی سرد):
روش تولید | WT | تحمل |
لوله های فولادی کشیده شده (سرد) | ≤3 | + 15٪ / - 10٪ یا ± 0.40mm |
> 3 | + 12.5٪ -10٪ |
تحمل خم شدن:
WT≤15mm، خم شدن ≤ 1.5mm / m
WT> 15mm ~ 30mm، خم شدن ≤ 2.0mm / متر
WT> 30mm / OD≥351mm، Bending≤3mm / m
ناهمواری بیضوی و دیوار:
ovality و دیوار نازک باید بیش از 80٪ از OD و ضخامت دیوار (یا بر اساس درخواست مشتری)
خاصیت مکانیکی
درجه فولاد | استحکام کششی رم N / mm2 (MPa) | نیروی تولید Rp0.2 N / mm2 (MPa) | طول عمر ٪٪ | |||
ضخامت دیوار | ||||||
≤16mm | > 16 ~ 30 میلیمتر | > 30 میلیمتر | ||||
10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
15 | ≥375 | ≥255 | ≥215 | ≥205 | ≥22 | |
20 | ≥410 | ≥245 | ≥235 | ≥255 | ≥20 | |
25 | ≥450 | ≥275 | ≥265 | ≥255 | ≥18 | |
35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
20 دقیقه | ≥450 | ≥275 | ≥265 | ≥255 | ≥20 | |
25 مگابایت | ≥490 | ≥295 | ≥285 | ≥275 | ≥18 | |
Q235 | الف | 375 ~ 500 | ≥235 | ≥255 | ≥215 | ≥25 |
ب | ||||||
سی | ||||||
د | ||||||
Q275 | الف | 415 ~ 540 | ≥275 | ≥265 | ≥255 | ≥22 |
ب | ||||||
سی | ||||||
د | ||||||
Q295 | الف | 390 ~ 570 | ≥295 | ≥275 | ≥255 | ≥22 |
ب | ||||||
Q345 | الف | 470 ~ 630 | ≥345 | ≥325 | ≥295 | ≥20 |
ب | ||||||
سی | ≥21 | |||||
د | ||||||
E | ||||||
Q390 | الف | 490 ~ 650 | ≥390 | ≥370 | ≥350 | ≥18 |
ب | ||||||
سی | ≥19 | |||||
د | ||||||
E | ||||||
Q420 | الف | 520 ~ 680 | ≥420 | ≥400 | ≥380 | ≥18 |
ب | ||||||
سی | ≥19 | |||||
د | ||||||
E | ||||||
Q460 | سی | 550 ~ 720 | ≥460 | ≥440 | ≥420 | ≥17 |
د | ||||||
E |
تست:
معیارمرجع:
GB / T 222 Tolerance ترکیب شیمیایی برای محصولات فولادی.
GB / T 223.3 روش تجزیه و تحلیل شیمیایی برای فولاد و فولاد آلیاژی. دو روش گریو اندازه گیری متان فسفومولیبودای ضد تیپ برای تعیین محتوای فسفر.
GB / T 223.5 روش تجزیه و تحلیل شیمیایی برای فولاد و فولاد آلیاژی. تعیین میزان سیلیکون محلول اسید سیلیکون مولیبدت اسپکتروفتومتری.
GB / T 223.8 روش تجزیه و تحلیل شیمیایی برای فولاد و فولاد آلیاژی. تعیین محتوای آلومینیوم جدا شده از کلرید سدیم-روش EDTA حجم سنجی.
GB / T 223.9 تعیین محتوای آلومینیوم برای فولاد و فولاد آلیاژی. اسپکتروفتومتری Chromium Azure S.
GB / T 223.11 روش تجزیه و تحلیل شیمیایی برای فولاد و فولاد آلیاژی. تعيين ميزان کروم از روش حجم حجم اکسيداسيون پرسولفات آمونيوم.
GB / T 223.12 روش تجزیه و تحلیل شیمیایی برای فولاد و آلیاژ فولاد. تعیین اسپکتروفتومتری از محتوای کروم دیفنیل هیدرازین - جداسازی کربنات سدیم.
GB / T 223.13 روش تجزیه و تحلیل شیمیایی برای فولاد و فولاد آلیاژی. تعيين مقدار واناديوم تيتراسيون آمونيوم فروس سولفات.
GB / T 223.14 روش تجزیه و تحلیل شیمیایی برای فولاد و فولاد آلیاژی. تعيين واناديوم با استفاده از معرفي تانتالم معرفي شده است.
GB / T 223.16 روش تجزیه و تحلیل شیمیایی برای فولاد و آلیاژ فولاد. تعیین اسپکتروفتومتری اسید کروموتروپیک محتوای تیتانیوم.
GB / T 223.18 روش تجزیه و تحلیل شیمیایی برای فولاد و آلیاژ فولاد. تيوسولفات سديم و جداسازي - تعيين مقدار مس مس يدومتري.
GB / T 228 مواد فلزی در روش آزمون کشش در دمای اتاق (GB / T 228-2002، eqv ISO 6892: 1998)
آزمون GB / T 229 متال چارپی پاندول (GB / T 229-2007، ISO 148-1: 2006، MOD)
تست سختی برینل GB / T 231.1 قسمت 1: روش تست (GB / T 231.1-2002، ISO 6506-1: 1999، EQV)
GB / T 244 روش آزمون خمش لوله فلزی (GB / T 244-2008، ISO 8491: 1996، IDT)
GB / T 246 روش آزمون برای صاف کردن لوله فلزی (GB / T 246-2007، ISO 8492: 1998، IDT)
GB / T 699 فولاد کربنی سازه ای با کیفیت خوب.
GB / T 1591 فولاد ساختاری آلیاژ کم آلیاژ
GB / T 1591 فولاد ساختاری آلیاژ کم آلیاژ
