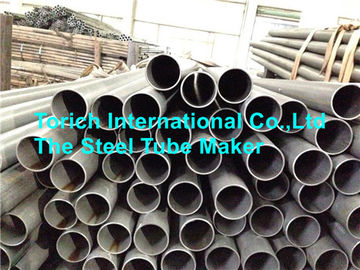

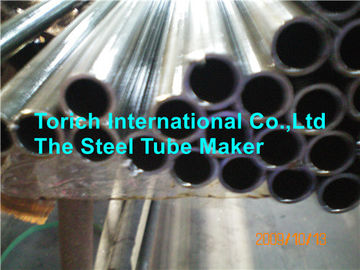

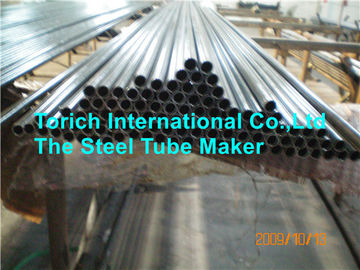

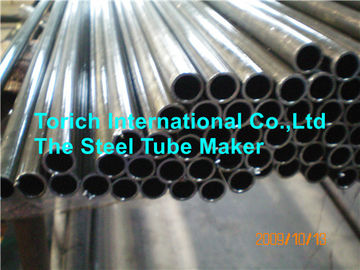

ISO ASTM A866 لوله فولادی سرد کشیده بدون درز برای حلقه یاتاقان
فولاد ضد اصطکاک کربن متوسط
اندازه:
کاربرد:در ساخت بلبرینگ های ضد اصطکاک استفاده می شود
ترکیب شیمیایی | |||||||
AISI/SAE | سی | منگنز | سی | Cr | مو | V | UNS |
1030 | 0.28-0.34 | 0.60-0.90 | 0.15-0.35 | … | … | … | 10300 |
1040 | 0.37-0.44 | 0.60-0.90 | 0.15-0.35 | … | … | … | 10000 |
1050 | 0.48-0.55 | 0.60-0.90 | 0.15-0.35 | … | … | … | 10600 |
1541 | 0.36-0.44 | 1.35-1.65 | 0.15-0.35 | … | … | … | 15410 |
1552 | 0.47-0.55 | 1.20-1.50 | 0.15-0.35 | … | … | … | 16620 |
4130 | 0.28-0.33 | 0.40-0.60 | 0.15-0.35 | 0.80-1.10 | 0.15-0.25 | … | 41300 |
4140 | 0.38-0.43 | 0.75-1.00 | 0.15-0.35 | 0.80-1.10 | 0.15-0.25 | … | 41400 |
4150 | 0.48-0.53 | 0.75-1.00 | 0.15-0.35 | 0.80-1.10 | 0.15-0.25 | … | 41600 |
5140 | 0.38-0.43 | 0.70-0.90 | 0.15-0.35 | 0.70-0.90 | … | … | 51400 |
5150 | 0.48-0.53 | 0.70-0.90 | 0.15-0.35 | 0.70-0.90 | … | … | 51600 |
6150 | 0.48-0.53 | 0.70-0.90 | 0.15-0.35 | 0.80-1.10 | … | .15 دقیقه | 51600 |
تلورانس های ابعادی برای کویل های آماده سرد | |
اندازه، اینچ (میلی متر) | تحمل کل، اینچ (میلی متر) |
از 0.096 (2.44) | 0.002 (0.05) |
بیش از 0.096 (2.44)-0.270 (6.86)، شامل | 0.003 (0.08) |
بیش از 0.270 (6.86) - 0.750 (19.1) شامل | 0.004 (0.10) |
کربن زدایی و عیوب سطح کویل ها و میله ها برای توپ ها و غلطک ها | ||
اندازه، اینچ (میلی متر) | کربن زدایی یا عیوب سطحی در هر طرف، حداکثر، اینچ (میلی متر) | |
نورد گرم یا نورد گرم آنیل شده | سرد آنیل شده | |
از 0.250 (6.35) | 0.005 (0.13) | 0.003 (0.08) |
بیش از 0.250 (6.35) - 0.500 (12.7)، شامل | 0.006 (0.15) | 0.004 (0.10) |
بیش از 0.500 (12.7) - 0.750 (19.1)، شامل | 0.008 (0.20) | 0.006 (0.15) |
بیش از 0.750 (19.1) - 1.000 (25.4)، شامل | 0.010 (0.25) | 0.008 (0.20) |
کربن زدایی و عیوب سطح میله ها و لوله ها | |||||
اندازه، اینچ (میلی متر) | کربن زدایی یا عیوب سطحی در هر سمت، حداکثر، اینچ (میلی متر) | ||||
میله های نورد گرم | نورد گرم آنیل شده | سرد آنیل شده | |||
میله ها | لوله ها | میله ها | لوله ها | ||
از 1000 (25.4) | 0.012 (0.31) | 0.015 (0.38) | 0.012 (0.31) | 0.012 (0.31) | 0.010 (0.21) |
بیش از 1.000 (25.4) - 2.000 (50.8)، شامل | 0.017 (0.43) | 0.022 (0.56) | 0.020 (0.51) | 0.015 (0.38) | 0.014 (0.36) |
بیش از 2000 (50.8) - 3.000 (76.2)، شامل | 0.025 (0.64) | 0.030 (0.76) | 0.030 (0.76) | 0.025 (0.64) | 0.019 (0.48) |
بیش از 3.000 (76.2) - 4.000 (101.6)، شامل | 0.035 (0.89) | 0.045 (1.14) | 0.035 (0.89) | 0.024 (0.61) | |
بیش از 4000 (101.6) - 5.000 (127.0)، شامل | 0.055 (1.40) | 0.065 (1.65) | 0.040 (1.02) | 0.028 (0.71) |
رتبه بندی گنجاندن | |
واحدهای رتبه بندی | |
سری نازک | سریال سنگین |
A-2.5 | A-1.5 |
B-2.0 | B-1.0 |
C-1.0 | C-1.0 |
D-1.5 | D-1.0 |
