| محل منبع: | چين |
|---|---|
| نام تجاری: | TORICH |
| گواهی: | ISO 9001 ISO 14001 EN 10204.3.1 TS 16949 ABS |
| شماره مدل: | SAE J524 |
| مقدار حداقل تعداد سفارش: | تن |
| قیمت: | USD 600-1200 ton |

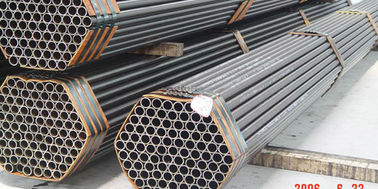

| جزئیات بسته بندی: | ضد خوردگی روغن در بسته های شش ضلعی |
| زمان تحویل: | 5-8 هفته |
| شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T |
| قابلیت ارائه: | 60000 تن در سال |
| استاندارد: | SAE J524 | مواد: | فولاد کم کربن |
|---|---|---|---|
| محدوده اندازه: | O.D.: 6-88.9mm W.T.: 1-15mm L: طبق سفارش مشتری | ساخت: | بدون درز سرد کشیده شده |
| درمان قلب: | آنیل شده، روشن آنیل شده | مشخصه: | لوله |
| برنامه های کاربردی: | برای خم شدن و شعله ور شدن قطعات خودرو | MTC: | EN10204 3.1B |
| برجسته: | ,,precision pipes and tubes |
||

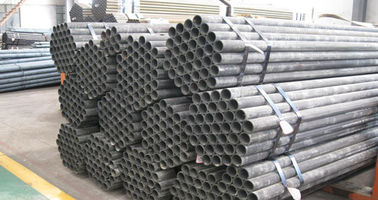

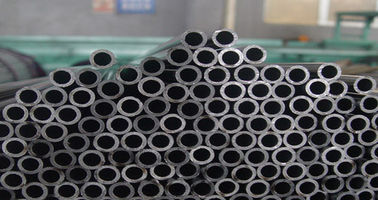

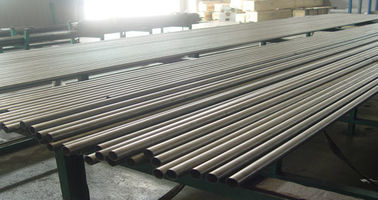

لوله فولادی دقیق بدون درز SAE J524 برای خودرو با گواهینامه ISO 9001
جزئیات سریع:
استاندارد: SAE J524 بدون درز لوله فولادی
لوله فولادی کم کربن بدون درز J524 که برای خم شدن و شعله ور شدن آنیل شده است
SAE J524 لوله فولادی دقیق بدون درز سرد برای خودرو
محدوده اندازه:
OD: 6-88.9 میلی متر
WT: 1-15 میلی متر
L: با توجه به سفارش مشتری
برنامه های کاربردی:برای خم شدن و شعله ور شدن قطعات خودرو
ساخت:
اندازه لوله سرد کشیده شده است و پس از شکل گیری باید به گونه ای آنیل شود که محصول نهایی تولید شود.
که نیاز SAE J524 و نیاز مشتری را برآورده می کند.
ابعاد و تحمل ها
| جدول 1- تحمل لوله در خارج از قطر | |||||||
| لوله اسمی OD mm | تحمل ± میلی متر | ||||||
| تا 25.4 | 0.10 | ||||||
| بیش از 25.4 تا 38.1 شامل | 0.15 | ||||||
| بیش از 38.1 تا 50.8 شامل | 0.20 | ||||||
| بیش از 50.8 تا 88.9 شامل | 0.25 | ||||||
| تحمل WT نباید بیش از 10٪ باشد | |||||||
مواد:
لوله ساخته شده از فولاد کم کربن که ترکیب شیمیایی زیر را تایید می کند.
| جدول 2- الزامات شیمیایی | |||||||
| عنصر | % | ||||||
| کربن | حداکثر 0.18 | ||||||
| منگنز | 0.30 تا 0.60 | ||||||
| فسفپریس | حداکثر 0.040 | ||||||
| گوگرد | حداکثر 0.050 | ||||||
ویژگی های مکانیکی:
لوله تمام شده دارای خواص مکانیکی جدول زیر است:
| جدول 3- خواص مکانیکی | |||||||
| خواص | ارزش | ||||||
| قدرت تسلیم، حداقل | 170 مگاپاسکال | ||||||
| قدرت نهایی، حداقل | 310 مگاپاسکال | ||||||
| ازدیاد طول در 50 میلی متر، دقیقه | 30% | ||||||
| سختی (راکول B)، حداکثر | 65.00 | ||||||
کیفیت:
طول لوله تمام شده نسبتاً صاف است و انتهای آن صاف و بدون سوراخ است.
لوله ها عاری از رسوب و عیوب آسیب رسان هستند و دارای روکش کاری هستند.
عیوب سطحی مانند علائم جابجایی، نشانه های قالب یا گودال های کم عمق نباید آسیب رسان تلقی شوند.
عیوب به شرطی که عیوب در حد تحمل تعیین شده برای قطر و ضخامت دیوار باشد.
حذف چنین عیوب سطحی مورد نیاز نیست.
ملزومات اجرا:
لوله تمام شده به طور رضایت بخشی با تست های عملکرد زیر در SAE J1677 مطابقت دارد
انتشارات SAE برای STNADARDهای مرتبط:
تجزیه و تحلیل محصول SAE J409 - تغییرات مجاز از تجزیه و تحلیل شیمیایی مشخص شده گرما یا ریخته گری
بازیگران فولاد
آزمون SAE J1677 و روش‌های مربوط به لوله‌های نیکل فولادی و مسی
اتصالات لوله هیدرولیک SAE J514
شراره SAE J533 برای لوله
SAE J1065 فشار کاری مرجع معمولی برای لوله های هیدرولیک فولادی
SAE J1453 Fitting - O Ring Face Seal
روش های توصیه شده SAE J2551 برای کاربردهای لوله های فلزی رسانای سیال
لوله فولادی کربنی SAE J2592 برای مصارف عمومی - درک تست غیر مخرب برای کربن
لوله فولادی
مجموعه های هادی لوله فلزی SAE J2658 برای توان سیال و استفاده عمومی - روش های آزمایش
برای مجموعه های لوله فلزی برق هیدرولیک
انتشارات ASTM:
لوله های فولادی کربن و آلیاژی جوش داده شده با مقاومت الکتریکی ASTM A513
مشخصات استاندارد ASTM A519 برای لوله های مکانیکی بدون درز کربن و فولاد آلیاژی
مشخصات استاندارد ASTM A450/A-450M برای الزامات عمومی برای کربن، آلیاژ فریتی و
لوله فولادی آلیاژی آستنیتی
انتشارات ISO:
ISO 3304 لوله های فولادی دقیق بدون درز انتهایی، شرایط فنی برای تحویل
ISO 5598 سیستم ها و اجزای قدرت سیال - واژگان
ISO 8434-2 اتصالات لوله فلزی برای برق سیال و استفاده عمومی - قسمت: 2 اتصالات فلر 37 درجه
ISO 8434-3 اتصالات لوله فلزی برای قدرت سیال و استفاده عمومی - قسمت: 3 اتصالات ORFS
ISO 10583 قدرت سیال هیدرولیک - روش های آزمایش برای اتصالات لوله
ISO 10763 قدرت سیال هیدرولیک - لوله های فولادی با انتهای ساده، بدون درز و جوش داده شده - ابعاد و
فشار کاری اسمی
