ماده: | فولاد کربن و یا بر اساس درخواست | گرید فولاد: | E155 E195 E235 E275 E355 |
---|---|---|---|
ابعاد: | OD6-350mm * WT1-35mm * max12000mm | استاندارد: | EN 10305-2 |
برنامه های کاربردی: | ضربه گیر خودکار سیلندر داخلی، سیلندر تلسکوپی | مشخصه: | دقت بالا با تحمل وضوح صاف و زبری |
روش تولید: | بر روی یک ماندر ترسیم شده است | شکل: | دور |
برجسته: | لوله ورق فولادی مروارید,لوله فلز دولومیتی کشیده شده است |

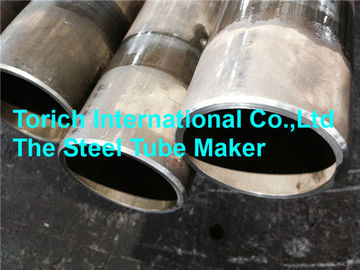

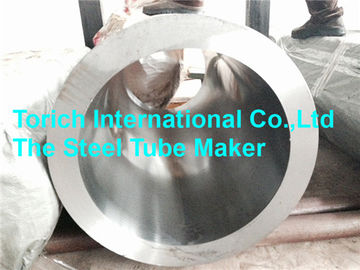

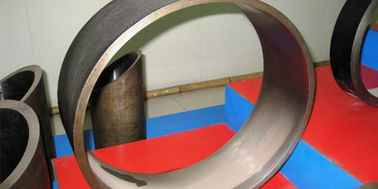

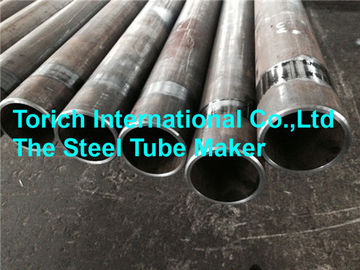

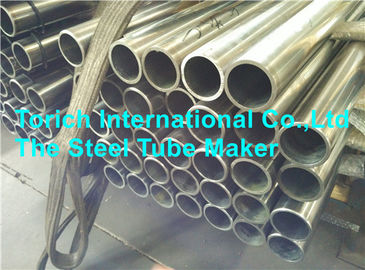

EN10305-2 DOM لوله برای سوراخ موتور سیکلت
EN10305-2 لوله های فولادی کششی دقیق جوش داده شده
برنامه های کاربردی: برای صنعت خودرو / برای استفاده از ماشین آلات / لوله سیلندر نفت / کمک فنر موتور سیکلت
سیلندر داخلی سیلندر داخلی / سیلندر تلسکوپی
محدوده اندازه: OD: 6-350mm WT: 1-35mm L: max12000mm
مشخصات: دقت بالا با تحمل صاف ID و زبری
ستون های فولادی و ترکیبات شیمیایی
درجه فولاد | سی | سی | Mn | پ | S | |
نام فولاد | شماره فولاد | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر |
E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
خواص مکانیکی در دمای اتاق | |||||||||||||
درجه فولاد | حداقل مقادیر شرط تحویل b | ||||||||||||
نام فولاد | (+ Cc) | (+ LCc) | (+ SR) | (+ آگهی) | (+ N) | ||||||||
Rm Mpa | ٪٪ | Rm Mpa | ٪٪ | Rm Mpa | ReH Mpa | ٪٪ | Rm Mpa | ٪٪ | Rm Mpa | ReHe Mpa | ٪٪ | ||
E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: استحکام کششی؛ ReH: قدرت عملکرد بالا؛ A: طول عمر پس از شکستگی
b 1Mpa = 1N / mm2
c بسته به درجه کار سرد در مرحله اتمام، مقاومت در برابر تراکم تقریبا می تواند تا حد شدت کششی باشد.
به منظور محاسبه، روابط زیر توصیه می شود:
برای شرایط تحویل + C: ReH ≥ 0.8 Rm
برای شرایط تحویل + LC: ReH ≥0.7 Rm
d برای محاسبه، رابطه زیر توصیه می شود: ReH≥0.5Rm
e برای لوله های با قطر خارجی ≤30mm و ضخامت دیوار ≤3mm حداقل مقادیر ReH 10Mpa پایین تر از مقادیر داده شده در این جدول
توجه داشته باشید: با توجه به درخواست مشتری، درجه فولادی خاص نیز موجود است.
