ماده: | کربن و فولاد آلیاژی | گرید فولاد: | 1010 1020 4130 4140 و غیره |
---|---|---|---|
استاندارد: | ASTM A513 | محدوده اندازه: | OD: 6-350mm WT: 1-12.5mm L: max12000mm |
برنامه های کاربردی: | ماشین آلات، مهندس مکانیک، قطعات خودرو | روش تولید: | بر روی یک ماندر (DOM) |
شرایط تحویل: | بدون ضد زنگ، ضد زنگ ضد زنگ، نرمالیزه شده و یا ضد زنگ | ||
برجسته: | ,,welding steel tubing |

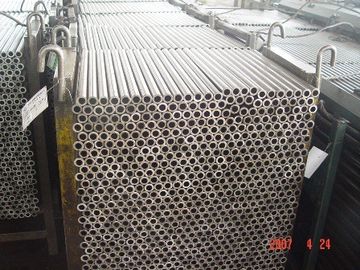

لوله فولادی جوش داده شده ASTM A513 DOM برش لوله فولادی تا طول کوتاه
استاندارد: ASTM A513 الکترونی مقاوم در برابر جوشکاری لوله کربن و فولاد آلیاژی
برنامه های کاربردی: برای ماشین آلات، مهندسی مکانیک، قطعات خودرو
محدوده اندازه: OD: 6-350mm WT: 1-12.5mm L: max12000mm

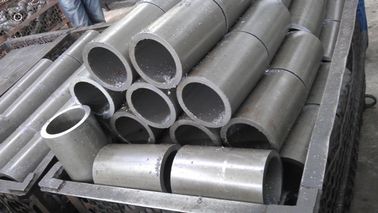

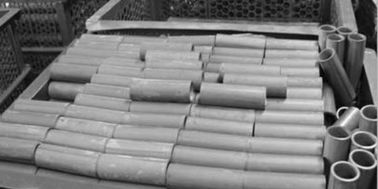

برش و چمبرینگ:
برش و چنگ زدن به طول مشخص شده با توجه به نیاز مشتری و نقاشی.
بسته بندی:
حفاظت از ضد زنگ روغن، در کارتن با بارگیری پالت.
درجه فولاد و ترکیبات شیمیایی: | |||||||
درجه فولاد | سی | Mn | پ | S | سی | کروم | مو |
حداکثر | حداکثر | حداکثر | حداکثر | دقیقه | |||
1008 | 0.10 | 0.5 | 0.035 | 0.035 | |||
1010 | 0.08-0.13 | 0.30-0.60 | 0.035 | 0.035 | |||
1018 | 0.14-0.20 | 0.30-0.60 | 0.035 | 0.035 | |||
1020 | 0.17-0.23 | 0.30-0.60 | 0.035 | 0.035 | |||
1026 | 0.22-0.28 | 0.60-0.90 | 0.035 | 0.035 | |||
1035 | 0.31-0.38 | 0.60-0.90 | 0.035 | 0.035 | |||
4130 | 0.28-0.33 | 0.40-0.60 | 0.035 | 0.035 | 0.15-0.35 | 0.80-1.10 | 0.08-0.25 |
4140 | 0.38-0.43 | 0.75-1.00 | 0.035 | 0.035 | 0.15-0.35 | 0.80-1.10 | 0.15-0.25 |
درجه فولاد | بازده | Ulitmate | طول عمر | RB | RB |
استحکام | استحکام | ٪ | دقیقه | حداکثر | |
Ksi Mpa | Ksi Mpa | ||||
لوله جوش داده شده | |||||
1008 | 30 207 | 42 290 | 15 | 50 | |
1010 | 32 221 | 45 310 | 15 | 55 | |
1020 | 38 262 | 52 359 | 12 | 62 | |
1026 | 45 310 | 62 427 | 12 | 68 | |
1035 | 50 345 | 66 455 | 10 | 75 | |
4130 | 55 379 | 72 496 | 10 | 80 | |
4140 | 70 485 | 90 621 | 10 | 85 |
درجه فولاد | بازده | Ulitmate | طول عمر | RB | RB |
استحکام | استحکام | ٪ | دقیقه | حداکثر | |
Ksi Mpa | Ksi Mpa | ||||
لوله کشی تخلیه شده | |||||
1008 | 38 262 | 48 331 | 8 | 65 | |
1010 | 40 276 | 50 345 | 8 | 65 | |
1020 | 50 345 | 60 414 | 8 | 70 | |
1026 | 55 379 | 70 483 | 7 | 77 | |
1035 | 70 483 | 80 552 | 7 | 82 | |
4130 | 50 345 | 70 483 | 20 | 100 | |
4140 | 65 448 | 90 621 | 20 | 105 |
درجه فولاد | بازده | Ulitmate | طول عمر | RB | RB |
استحکام | استحکام | ٪ | دقیقه | حداکثر | |
Ksi Mpa | Ksi Mpa | ||||
لوله گذاری عادی | |||||
1008 | 23 159 | 38 262 | 30 | 65 | |
1010 | 25 172 | 40 276 | 30 | 65 | |
1020 | 35 207 | 50 345 | 25 | 75 | |
1026 | 40 276 | 60 414 | 25 | 80 | |
1035 | 45 310 | 65 448 | 20 | 85 |
درجه فولاد | بازده | Ulitmate | طول عمر | RB | RB |
استحکام | استحکام | ٪ | دقیقه | حداکثر | |
Ksi Mpa | Ksi Mpa | ||||
تودوزی ماندرول | |||||
1008 | 50 345 | 60 414 | 5 | 73 | |
1010 | 50 345 | 60 414 | 5 | 73 | |
1020 | 60 414 | 70 483 | 5 | 80 | |
1026 | 70 483 | 80 552 | 5 | 85 | |
1035 | 80 552 | 90 621 | 5 | 90 | |
4130 | 85 586 | 95 655 | 5 | 90 | |
4140 | 100 690 | 110 758 | 5 | 90 |
درجه فولاد | بازده | Ulitmate | طول عمر | RB | RB |
استحکام | استحکام | ٪ | دقیقه | حداکثر | |
Ksi Mpa | Ksi Mpa | ||||
لوله های تسکین دهنده استرس ماندرول | |||||
1008 | 45 310 | 55 379 | 12 | 68 | |
1010 | 45 310 | 55 379 | 12 | 68 | |
1020 | 55 379 | 65 448 | 10 | 75 | |
1026 | 65 448 | 75 517 | 10 | 80 | |
1035 | 75 517 | 85 586 | 10 | 85 | |
4130 | 80 552 | 90 621 | 10 | 87 | |
4140 | 95 655 | 105 724 | 10 | 90 |
بسته بندی و حمل و نقل.
الزامات تکمیلی:
لوله برای سیلندر
تمیز کردن بدون آسیاب غلتکی
پاکسازی با ماشینکاری
سطحی فوق العاده در داخل.
سختی و کشش مورد نیاز
تست جوش مخرب
لوله تست هیدرواستاتیک
تست الکتریکی نابودگر
اسناد مرجع:
استانداردهای ASTM:
ASTM A 370 روشهای آزمون و تعاریف تست مکانیکی محصولات فولادی
E 1806 تمرین برای SampIing فولاد و آهن برای تعیین ترکیب شیمیایی
E 213 تمرین برای آزمایش سونوگرافی لوله و لوله های فلزی
E 273 تمرین برای آزمایش سونوگرافی از لوله و لوله جوش داده شده طولی
E309 تمرین برای بررسی جریان الکتریکی لوله های فولادی با استفاده از مغناطیسی
اشباع
E570 تمرین برای بررسی نشت شونده محصولات فولادی فولادی فرومغناطیس
استانداردهای ملی:
MIL-STD-129 علامت گذاری برای حمل و نقل و ذخیره سازی
MIL-STD-163 آماده سازی محصولات فولاد برای حمل و نقل و ذخیره سازی
