ابعاد:: | 32-219mm * 2.8-46mm * 4000-11700mm | درجه فولاد:: | 10، 20، 35، 45، 10Mn2، 15Cr، 20Cr |
---|---|---|---|
نام محصول:: | لوله های فولادی سازه | شکل بخش:: | دور |
برجسته: | ,,structural steel square tubing |

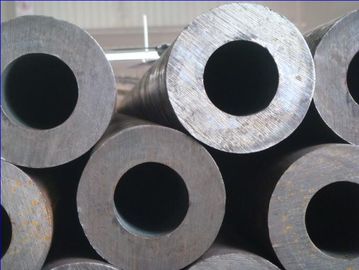

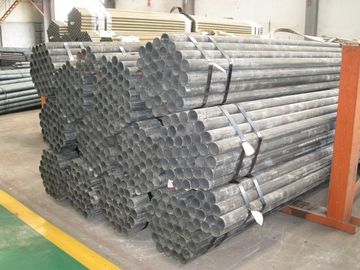

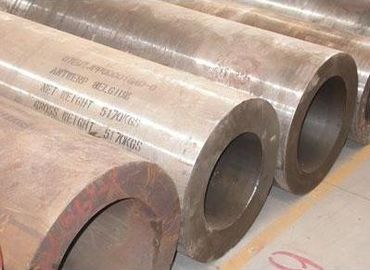

GOST 8732-78 10، 20، 35، 45، لوله های فولادی بدون درز گرم، لوله های فولادی سازه، لوله های فولادی سازه ای GOST 8732-78. لوله های فولادی ساخته شده از جنس گرم ضخامت دیوار : 2.8 - 46 میلی متر تحمل :
|
اندازه ها | |||||
OD، میلی متر | WT، میلی متر | OD، میلی متر | WT، میلی متر | OD، میلی متر | WT، میلی متر |
32 - 33،7 | 2،8 - 4،0 | 89 - 95 | 3،5 - 24 | 146 | 5 - 38 |
38 - 42،4 | 3 - 4،5 | 102 تا 108 | 4 تا 28 | 152 | 5- 40 |
45 - 54 | 3،5 - 6،0 | 114 | 4،5 - 28 | 159 | 5 - 42 |
57 - 68 | 3،5 - 14 | 121 | 5 - 30 | 168 - 194 | 6 - 45 |
70 | 3،5 - 16 | 127 | 5 - 32 | 203 - 219 | 8 - 45 |
73 - 76 | 3،5 - 20 | 133 | 5 - 35 | ||
82.5 - 83 | 3،5 - 22 | 140 | 5 - 36 |
ویژگی های مکانیکی | |||
درجه فولاد | استحکام کششی، N / mm2 (min) | راندمان، N / mm2 (min) | طول عمر،٪ (دقیقه) |
10 | 353 | 216 | 24 |
20 | 412 | 245 | 21 |
35 | 510 | 294 | 17 |
45 | 588 | 323 | 14 |
10Mn2 | 421 | 265 | 21 |
20Cr | 431 | - | 16 |
40Cr | 657 | - | 9 |
30CrMnSi | 686 | - | 11 |
15CrMo | 431 | 225 | 21 |
30CrMn | 588 | 392 | 13 |
ترکیب شیمیایی (٪، حداکثر) | ||||||||||
درجه فولاد | سی | سی | Mn | کروم | نیکل | مو | S | پ | Cu | N |
10 | 0،07-0،14 | 0،17-0،37 | 0،35-0،65 | 0،15 | 0،3 | - | - | - | - | - |
20 | 0،17-0،24 | 0،17-0،37 | 0،35-0،65 | 0،25 | 0،25 | - | 0،03 | 0،025 | 0،30 | 0،008 |
35 | 0،32-0،40 | 0،17-0،37 | 0،50-0،80 | 0،25 | 0،30 | - | 0،04 | 0،035 | 0،30 | - |
45 | 0،42-0،45 | 0،17-0،37 | 0،50-0،80 | 0،25 | - | - | - | - | - | - |
10Mn2 | 0،07-0،15 | 0،17-0،37 | 1،2-1،6 | 0،30 | 0،30 | - | 0،035 | 0،035 | 0،30 | - |
20Cr | 0،17-0،23 | 0،17-0،37 | 0،50-0،80 | 0،70-1،0 | 0،30 | - | 0،035 | 0،035 | 0،30 | - |
40Cr | 0،36-0،44 | 0،17-0،37 | 0،50-0،80 | 0،80-1،10 | 0،30 | - | 0،035 | 0،035 | 0،30 | - |
30CrMnSi | 0،28-0،34 | 0،90-1،20 | 0،80-1،10 | 0،80-1،10 | 0،30 | - | 0،005 | 0،025 | - | - |
15CrMo | 0،11-0،18 | 0،17-0،37 | 0،40-0،70 | 0،80-1،10 | 0،30 | 0،40-0،55 | 0،025 | 0،025 | 0،30 | - |
30CrMn | 0،26-0،33 | 0،17-0،37 | 0،40-0،70 | 0،80-1،10 | 0،30 | 0،15-0،25 | 0،025 | 0،025 | 0،30 | - |
