| محل منبع: | چین |
|---|---|
| نام تجاری: | Torich |
| گواهی: | ISO 9001 |
| شماره مدل: | لوله های باله |
| مقدار حداقل تعداد سفارش: | 5 تن |
| قیمت: | Negotiation |
| جزئیات بسته بندی: | قاب آهنی + بسته بندی تخته سه لا |
| زمان تحویل: | 30-40 روز |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 5000 تن در سال |
| مواد مواد: | فولاد کربن ، فولاد ضد زنگ ، فولاد آلیاژی | تایپ کنید: | KL ، L ، LL ، H |
|---|---|---|---|
| اندازه: | OD: 16-140 میلی متر WT: 2-10 میلی متر | کاربرد: | کولر هوا ، بخاری برقی و غیره |
| MTC: | En10204.3.2B | طول: | 1-25M |
| برجسته: | لوله های مبدل حرارتی 2 میلی متر,مبدل حرارتی لوله پره ای 2 میلی متری,لوله های مبدل حرارتی torich |
||

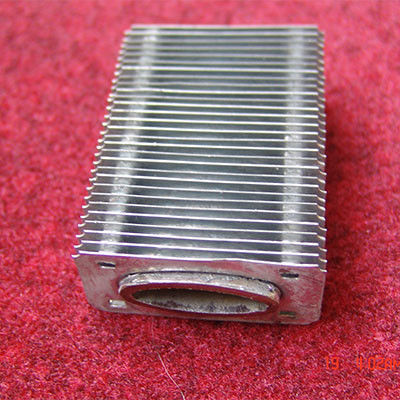

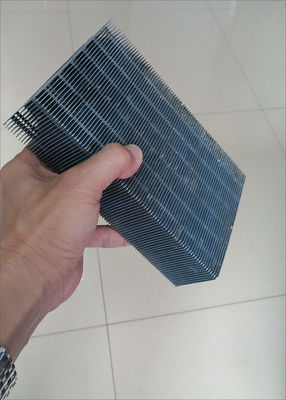

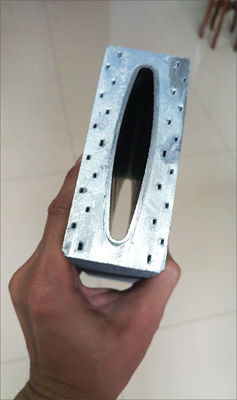

لوله های فین دار نوع بیضوی مبدل حرارتی لوله تخت لوله مارپیچ حلزونی
لوله باله بیضوی [1] یک عنصر تبادل حرارتی است که از یک لوله بیضوی لوله پایه و باله های بیرونی تشکیل شده است.متداول ترین آنها لوله های باله مستطیلی بیضوی ، لوله های باله بیضوی بیضوی ، لوله های باله دور بیضوی ، لوله های مسطح بیضوی مارپیچی ، لوله های باله بیضوی شکل H و غیره است.لوله های پره ای بیضی شکل به دلیل عملکرد برتر آنها نسبت به لوله های پر شده گرد مورد توجه قرار می گیرند.در حال حاضر ، لوله های بادی بیضوی به طور گسترده ای در زمینه های صنعتی مانند اتیلن و پالایش روغن استفاده می شود.لوله بادی بیضوی به عنوان یک عنصر تبادل حرارتی با کارایی بالا در تجهیزات تبادل حرارتی استفاده می شود.مقاومت کوچک جریان در خارج از لوله و بازده تبادل حرارتی بالا ، تجهیزات تبادل حرارتی را جمع و جور ، سبک ، کارآمد و مینیاتوری می کند.اگرچه نتایج زیادی در تحقیقات آنها به دست آمده است ، اما هنوز کارهای تحقیقاتی زیادی باید انجام شود.
طول لوله:توسط مشتری
ابعاد مقطع لوله:36 X 14 (میلی متر X میلی متر)
ضخامت دیوار لوله:2 میلی متر
سطح مقطع لوله لولهابعاد: 55 X 26 (میلی متر X میلی متر)
ضخامت پایه پایه:0.3 میلی متر
Fin Pitch: 2.4 میلی متر (416 باله/متر)
مواد لوله:10 # (لوله چین)
مواد فین:SPCC
ویژگی:
(1) در مقایسه با لوله های پره دار لوله گرد ، رسیدن به لوله های بادی بیضوی راحت تر است ، که باعث کاهش حجم کلی کل مبدل حرارتی می شود و در نتیجه رد پا را کاهش می دهد.
(2) با توجه به ویژگی های شکل لوله بادی بیضوی ، مقاومت طرف هوا کوچک است و ضریب انتقال حرارت بین مایعات افزایش می یابد.مقاومت حرارتی در لوله نسبتاً کوچک است ، که باعث افزایش انتقال حرارت سیال در لوله می شود.
(3) مساحت انتقال حرارت یک لوله باله بیضوی بزرگتر از یک لوله گرد با سطح مقطع یکسان است.این به این دلیل است که پیرامون انتقال حرارت لوله بیضوی نسبتاً طولانی است و در همان سطح مقطع قرار دارد.
(4) متداول ترین لوله باله بیضوی باله فولادی مستطیلی است که از استحکام بالایی برخوردار است و لوله پایه برای انجماد و ترک خوردن در زمستان مناسب نیست و عمر طولانی دارد.
(5) از آنجایی که لوله بادی بیضوی می تواند به صورت فشرده تری مرتب شود ، ردیف جلو لوله ها تأثیر بیشتری بر ردیف عقب دارد.فاصله باله ردیف عقب لوله ها را می توان افزایش داد تا مقاومت جریان در خارج لوله کاهش یابد ، اما تعداد ردیف های لوله نباید زیاد باشد.به
