گواهی: | ISO | کاربرد: | لوله سازه |
---|---|---|---|
استاندارد: | استاندارد | مقطع تحصیلی: | Q345 ، Q195،20 # |
تکنیک: | ERW | شکل بخش: | دور |
آلیاژ یا نه: | غیر آلیاژ | ||

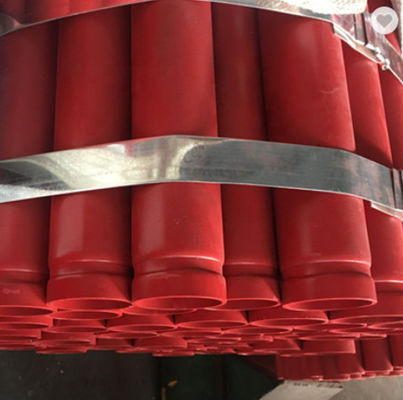

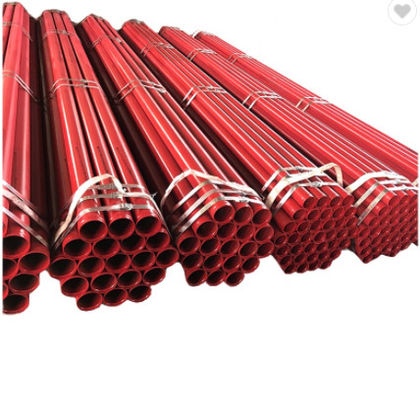

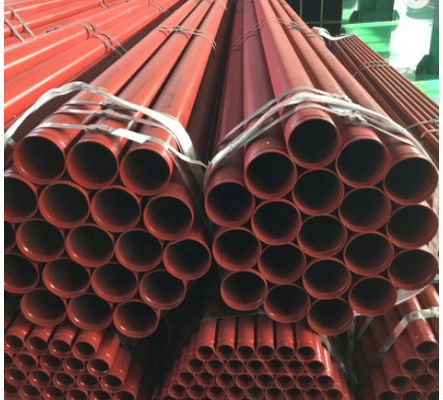

برجسته: | لوله های آب پاش آتش نشانی فولادی پلاستیکی,لوله های آب پاش آتش UL FM,لوله های آب پاش آتش UL FM |
ASTM A135 (سیاه و گالوانیزه) SCH10 | ||||
ND | OD | ضخامت دیوار | وزن اسمی | تست فشار |
اینچ | میلی متر | میلی متر | کیلوگرم در متر | MP |
3/4 | 26.8 | 2.11 | 28/1 | 17.24 |
1 | 33.5 | 2.77 | 2.09 | 17.24 |
1-1 / 4 | 42.2 | 2.77 | 2.7 | 16.55 |
1-1 / 2 | 48.3 | 2.77 | 3.1 | 14.48 |
2 | 60.3 | 2.77 | 93/3 | 11.72 |
2-1 / 2 | 73 | 3.05 | 5.26 | 10.34 |
3 | 88.9 | 3.05 | 6.45 | 8.27 |
3-1 / 2 | 101.6 | 3.05 | 7.41 | 89/6 |
4 | 114.3 | 3.05 | 8.36 | 6.21 |
5 | 141.3 | 3.40 | 11.58 | 5.86 |
6 | 168.3 | 3.40 | 13.84 | 5.02 |
8 | 219 | 4.80 | 15.41 | 4.26 |
ASTM A135 (سیاه و گالوانیزه) SCH40 | ||||
ND | OD | ضخامت دیوار | وزن اسمی | تست فشار |
اینچ | میلی متر | میلی متر | کیلوگرم در متر | MP |
1/2 | 21.3 | 2.77 | 1.27 | 17.20 |
3/4 | 26.8 | 87/2 | 68/1 | 17.20 |
1 | 33.5 | 38/3 | 2.50 | 17.20 |
1-1 / 4 | 42.2 | 3.56 | 38/3 | 17.20 |
1-1 / 2 | 48.3 | 68/3 | 4.05 | 17.20 |
2 | 60.3 | 91/3 | 5.43 | 16.08 |
1-1 / 2 | 73 | 5.16 | 8.62 | 17.20 |
3 | 88.9 | 49/5 | 28/11 | ساعت 15.30 |
3-1 / 2 | 101.6 | 74/5 | 13.56 | ساعت 14:00 |
4 | 114.3 | 6.02 | 06.06 | 13.06 |
5 | 141.3 | 6.55 | 21.76 | 11.50 |
6 | 168.3 | 7.11 | 28.34 | 10.48 |
8 | 219.1 | 8.18 | 90/36 | 96/7 |
ASTM A795 (سیاه و گالوانیزه)
NDOD SCH 10 SCH 30/40
ضخامت دیواره وزن اسمی ضخامت دیواره وزن اسمی
(میلی متر) (اینچ) (میلی متر) (اینچ) (میلی متر) (اینچ) (کیلوگرم در هر متر) (پوند / فوت) (میلی متر) (اینچ) (کیلوگرم در هر متر) (پوند / فوت)
15 1/2 21.30 0.84 ---- ---- ---- ---- 2.77 0.109 1.27 0.85
20 3/4 26.70 1.05 2.11 0.083 1.28 0.96 2.87 0.113 1.69 1.13
25 1 33.40 1.32 2.77 0.109 2.09 1.41 3.38 0.133 2.50 1.68
32 1-1 / 4 42.20 1.66 2.77 0.109 2.69 1.81 3.56 0.14 3.39 2.27
40 1-1 / 2 48.30 1.90 2.77 0.109 3.11 2.09 3.68 0.145 4.05 2.72
50 2 60.30 2.38 2.77 0.109 3.93 2.64 3.91 0.154 5.45 3.66
65 2-1 / 2 73.00 2.88 3.05 0.12 5.26 3.53 5.16 0.203 8.64 5.80
80 3 88.90 3.50 3.05 0.12 6.46 6.46 4.34 5.49 0.216 11.29 7.58
90 3-1 / 2 101.60 4.00 3.05 0.12 7.41 4.98 5.74 0.226 13.58 9.12
100 4 114.30 4.50 3.05 0.12 8.37 5.37 5.62 6.02 0.237 16.09 10.80
125 5 141.30 5.56 3.4 0.134 11.58 7.78 6.55 0.258 21.79 14.63
150 6 168.30 6.63 3.4 0.134 13.85 9.30 7.11 7.28 28.29 18.99
200 8 219.10 8.63 4.78 0.188 25.26 16.96 7.04 0.277 36.82 24.72
250 10 273.10 10.75 4.78 0.188 31.62 21.23 7.08 0.307 51.05 34.27
