مقطع تحصیلی: | STKR 400 490 | ابعاد: | قطر 5-420 میلی متر |
---|---|---|---|
کاربرد: | ساختار کلی | نوع: | فولاد سازه ای کربنی |
استاندارد: | JIS | ||
برجسته: | بخش توخالی مربع STKR490,بخش توخالی مربع JIS G3466,بخش توخالی مربع 40x40x2.5 |

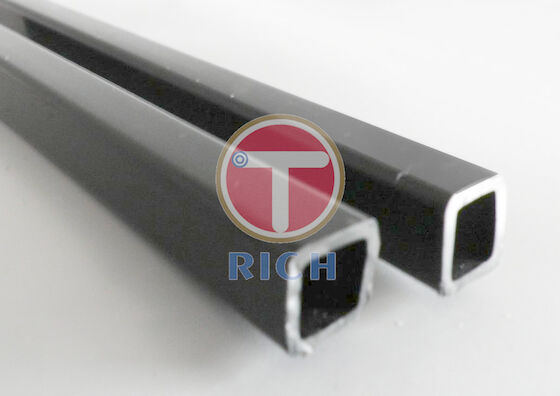

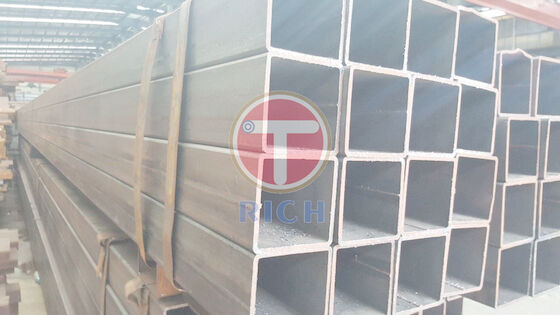

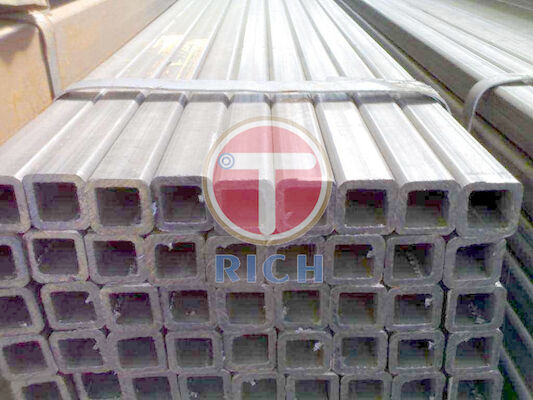

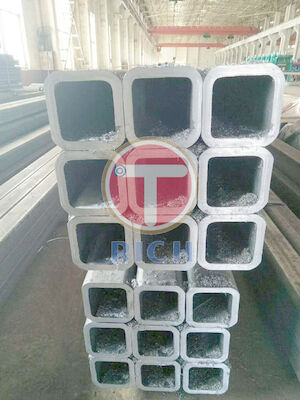

JIS G 3466 SS400 STKR 400 STKR490 بخش توخالی مربع گالوانیزه 40x40x2.5
شکل خاص: لوله های فولادی بدون درز به شکل مربع و مستطیل
JIS G 3466 لوله های مربع و مستطیل از فولاد کربن برای ساختار کلی
استاندارد JIS G 3466
شكست دادن420 میلی متر * 420 میلی متر بر اساس درخواست
ضخامت دیوار0.5-50 میلی متر
طولحداکثر 12 متر
کاربرد: برای اهداف کلی ساختاری
روش تولید:
ترکیب شیمیایی٪ حداکثر |
|||||
درجه فولاد |
ج |
سی |
من |
پ |
S |
STKR 400 |
0.25 |
- |
- |
0.04 |
0.04 |
STKR 490 |
0.18 |
0.55 |
1.5 |
0.04 |
0.04 |
ویژگی های مکانیکی حداقل |
|||
درجه فولاد |
مقاومت در برابر کشش Mpa |
نقطه عیب یابی یا استرس اثبات کننده Mpa |
طول٪ |
STKR 400 |
400 |
245 |
23 |
STKR 490 |
490 |
325 |
23 |
تحمل ابعاد |
||
مورد و بعد مشخص شده |
تحمل ابعاد |
|
طول ضلع |
100 میلی متر یا کمتر |
± 1.5 میلی متر |
بیش از 100 میلی متر |
1.5 ± |
|
ناآرامی قسمتهای صفحه صاف |
طول سمت 100 میلی متر یا کمتر |
حداکثر 0.5 میلی متر |
طول سمت بیش از 100 میلی متر |
در عرض 0.5 of از طول طرف |
|
زاویه ای که توسط قسمت های صفحه تخت مجاور ساخته شده است
|
± 1.5 درجه |
|
ابعاد در گوشه: s |
حداکثر 3t |
|
طول |
+ مشخص نشده است 0 |
|
صاف نبودن |
در 0.3 |
|
ضخامت دیوار: t |
ساخت لوله های فولادی مربعی با جوشکاری |
زیر 3 میلی متر ± 0.3 میلی متر |
لوله فولادی مربع بدون درز |
زیر 4 میلی متر ± 0.6 میلی متر |
بیشتر: Torich JIS G3444 3466 استاندارد STK400 STKR 400 STKR490 لوله فلزی مربع 20x20x2 به عنوان پایه جدول مربع و مستطیل استفاده می شود وزن:
W = 0.0157t (A + B-3.287t)
پوشش:پوشش روی داغ
پوشش روی الکترولیتی
گرم آلومینیوم با پوشش گرم
روکش 5 گرم پوشش داده شده با آلیاژ آلومینیوم
شیب گرم 55٪ آلیاژ آلومینیوم پوشش داده شده
پایان:ساده یا جذاب
