| محل منبع: | چین |
|---|---|
| نام تجاری: | Torich |
| گواهی: | IS09001 ISO14001 TS16949 |
| شماره مدل: | JIS G3472 |
| مقدار حداقل تعداد سفارش: | 8 تن یا 5 تن |
| قیمت: | negotiable |
| جزئیات بسته بندی: | در بسته های |
| زمان تحویل: | 5-8 هفته روز |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه: | 60000 تن در سال |
| مواد: | IS G3472 STAM290GA، STAM 290 GB، STAM 340G، STAM 390G، STAM 440G، STAM 470G، STAM 500G، STAM 440H، S | OD: | 12-127 میلی متر |
|---|---|---|---|
| طول: | حداکثر 12 متر | کاربرد: | سازه اتومبیل لوله فولادی |
| برجسته: | لوله جوش داده شده اتومبیل STAM290GA,لوله جوش داده شده خودرو STAM340G,لوله جوش داده شده اتومبیل فولاد کربن |
||

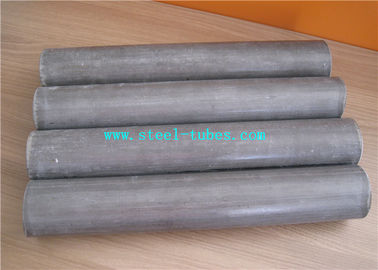

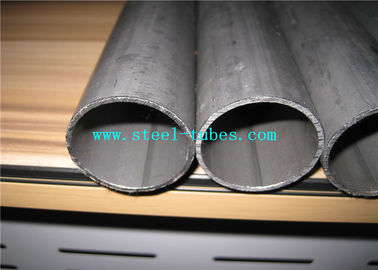

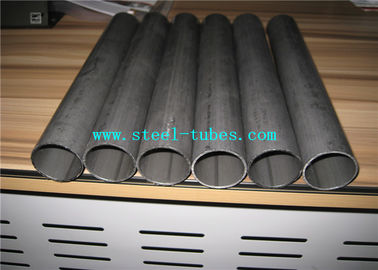

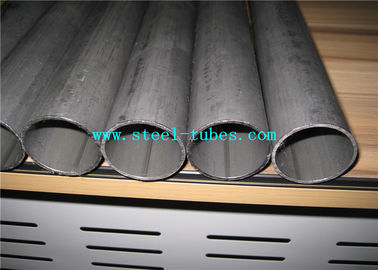

JIS G3472 STAM290GA STAM340G لوله جوش داده شده از فولاد کربنی برای خودرو
قطر خارج:15.0 میلی متر تا و شامل 127.0 میلی متر
ضخامت دیوار: 1.0 میلی متر تا 7.0 میلی متر و از جمله آنها
کاربرد: اهداف ساختاری خودرو
Gحمله: JIS G3472 STAM290GA ، STAM 290 GB ، STAM 340G ، STAM 390G ، STAM 440G ،
STAM 470G ، STAM 500G ، STAM 440H ، STAM 470H ، STAM 500H ، STAM 540H
JIS G3472 ERW ساختار اتومبیل لوله فولادی جدول ترکیب شیمیایی:
| درجه فولاد | ترکیب شیمیایی٪ | ||||
| ج | سی | من | پ | S | |
| STAM 290GA | حداکثر 0.12 | حداکثر 0.35 | حداکثر 0.60 | حداکثر 0.035 | حداکثر 0.035 |
| STAM 290 گیگابایت | |||||
| STAM 340G | حداکثر 0.20 | حداکثر 0.35 | حداکثر 0.60 | حداکثر 0.035 | حداکثر 0.035 |
| STAM 390G | حداکثر 0.25 | حداکثر 0.35 | 0.90 ~ 0.90 | حداکثر 0.035 | حداکثر 0.035 |
| STAM 440G | حداکثر 0.25 | حداکثر 0.35 | 0.90 ~ 0.90 | حداکثر 0.035 | حداکثر 0.035 |
| STAM 440H | |||||
| STAM 470G | حداکثر 0.25 | حداکثر 0.35 | 0.90 ~ 0.90 | حداکثر 0.035 | حداکثر 0.035 |
| STAM 470H | |||||
| STAM 500G | حداکثر 0.30 | حداکثر 0.35 | 0.00 ~ 1.00 | حداکثر 0.035 | حداکثر 0.035 |
| STAM 500H | |||||
| STAM 540H | حداکثر 0.30 | حداکثر 0.35 | 0.00 ~ 1.00 | حداکثر 0.035 | حداکثر 0.035 |
JIS G3472 ERW ساختار اتومبیل لوله فولادی جدول مشخصات مکانیکی:
| مقطع تحصیلی | تعیین | مقاومت کششیkgf /؟ | قدرت عملکرد kgf /؟ |
کشیدگی(1)٪ No.1 قطعه آزمون شماره 2 قطعه آزمون | تست فلرینگ(2) |
| اندازه قسمت زنگ شعله ور شده (D: قطر خارج لوله) | |||||
| {N /؟} | {N /؟} | جهت طولی | |||
| درجه G | STAM 290GA | 30 دقیقه. | 18 دقیقه | 40 دقیقه | 1.25 د |
| {294} دقیقه | {177} دقیقه | ||||
| STAM 290 گیگابایت | 30 دقیقه. | 18 دقیقه | 35 دقیقه | 1.20 د | |
| {294} دقیقه | {177} دقیقه | ||||
| STAM 340G | 35 دقیقه | 20 دقیقه | 35 دقیقه | 1.20 د | |
| {343} دقیقه | {196} دقیقه | ||||
| STAM 390G | 40 دقیقه | 24 دقیقه | 30 دقیقه. | 1.20 د | |
| {392} دقیقه | {235} دقیقه | ||||
| STAM 440G | 45 دقیقه | 31 دقیقه | 25 دقیقه | 1.15 د | |
| {441} دقیقه | {304} دقیقه | ||||
| STAM 470G | 48 دقیقه | 33 دقیقه | 22 دقیقه | 1.15 د | |
| {471} دقیقه | {324} دقیقه | ||||
| STAM 500G | 51 دقیقه | 36 دقیقه | 18 دقیقه | 1.15 د | |
| {500} دقیقه | {353} دقیقه | ||||
| درجه H | STAM 440H | 45 دقیقه | 36 دقیقه | 20 دقیقه | 1.15 د |
| {441} دقیقه | {353} دقیقه | ||||
| STAM 470H | 48 دقیقه | 42 دقیقه | 18 دقیقه | 1.10 د | |
| {471} دقیقه | {412} دقیقه | ||||
| STAM 500H | 51 دقیقه | 44 دقیقه | 16 دقیقه | 1.10 د | |
| {500} دقیقه | {431} دقیقه | ||||
| STAM 540H | 55 دقیقه | 49 دقیقه | 13 دقیقه | 1.05 د | |
| {539} دقیقه | {481} دقیقه |
ابعاد لوله فولادی JIS G3472 جدول:
| در خارج مشخص شده استدیا | ضخامت دیواره مشخص شده(میلی متر) | ||||||||||||||
| (میلی متر) | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
| 15.9 | - | 0.435 | 0.564 | 0.686 | - | - | - | - | - | - | - | - | - | - | - |
| 17.3 | - | - | - | 0.755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
| 19.1 | 0.446 | 0.53 | 69/0 | 0.843 | 0.953 | - | - | - | - | - | - | - | - | - | - |
| 22.2 | 0.523 | 0.621 | 0.813 | 0.996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
| 25.4 | - | 0.716 | 0.939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
| 28.6 | - | 0.811 | 1.07 | 31/1 | - | 1.67 | - | - | - | - | - | - | - | - | - |
| 31.8 | 0.76 | 0.906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
| 34 | - | - | 28/1 | - | 1.8 | - | - | - | 2.43 | - | - | 97/2 | - | - | - |
| 35 | - | 1 | 1.32 | 63/1 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
| 38.1 | 0.915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
| 7/42 | - | 1.23 | 1.62 | 2.01 | 29/2 | 2.57 | - | - | 3.12 | - | 38/3 | - | - | 4.65 | - |
| 45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
| 47.6 | - | 1.37 | 81/1 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
| 48.6 | - | 1.4 | 85/1 | 2.3 | 63/2 | - | - | 27/3 | 3.58 | - | - | - | 4.89 | 38/5 | 6.3 |
| 50.8 | - | 1.47 | 94/1 | 2.41 | 2.75 | 3.08 | 31/3 | 3.43 | - | 97/3 | 4.08 | 63/4 | - | - | 63/6 |
| 54 | - | 1.56 | 2.07 | - | 93/2 | 29/3 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
| 57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 87/3 | 4.25 | 4.49 | 4.62 | - | - | - | - |
| 60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
| 63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2.5 | - | - | - | - | - | 4.88 | - | 31/5 | - | - | - | - |
| 68.9 | - | - | 2.66 | - | 78/3 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 74/5 | - | - | - | - |
| 75 | - | - | 2.9 | - | 4.12 | 63/4 | - | 5.16 | 5.67 | - | |||||
