| محل منبع: | چين |
|---|---|
| نام تجاری: | Torich |
| گواهی: | ISO9001:2008, ISO14001:2008, TS16949 |
| شماره مدل: | EN10217-1 |
| مقدار حداقل تعداد سفارش: | 1 تن |
| قیمت: | 700-900 USD perton |
| جزئیات بسته بندی: | در بسته های شش ضلعی یا جعبه چوبی |
| زمان تحویل: | 4-6 هفته |
| شرایط پرداخت: | L / C، T / T، D / P، T / T |
| قابلیت ارائه: | 1000 تن در هر ماه |
| استاندارد: | EN10217-1 | ماده: | فولاد دانه ای خوب |
|---|---|---|---|
| تایپ کنید: | لوله فولادی جوش داده شده | شکل: | دور |
| MTC: | EN10204 3.1 B | گرید فولاد: | 195TR1 P235TR1 P265TR1 |
| سطحی: | سیاه و سیم جوش حذف شده است | ||
| برجسته: | ,,electric resistance welded steel tube |
||

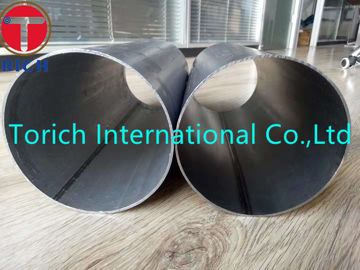

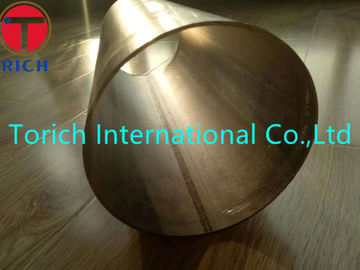

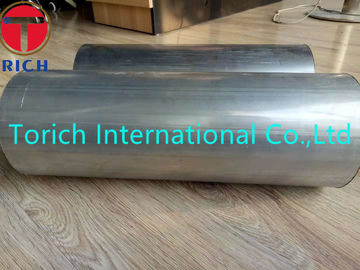

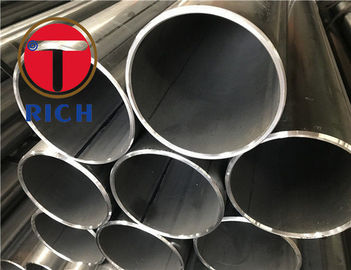

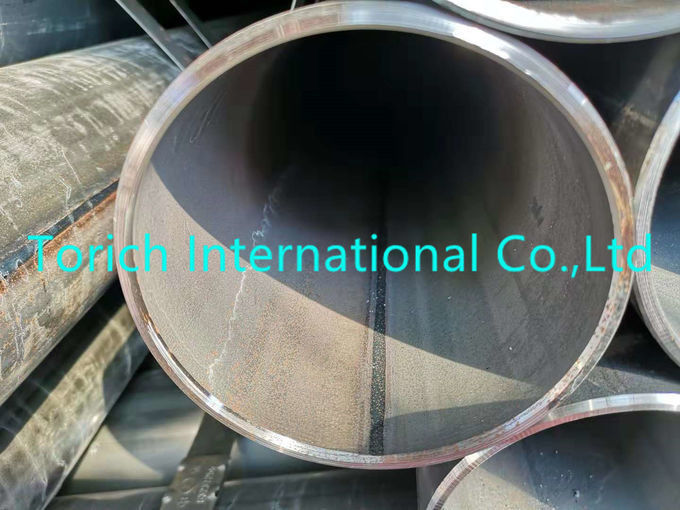

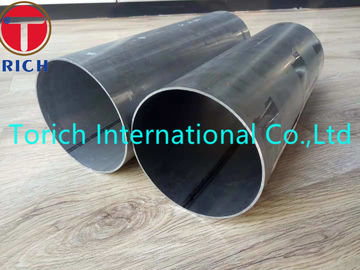

EN10217-1 P235TR1 P195TR1 لوله های فولادی کربنی برای اهداف فشار
EN10217-1 لوله های فولادی جوش داده شده برای مقاصد فشار - شرایط تحویل فنی -
قسمت 1: لوله های فولادی غیر آلیاژ با خصوصیات دمای اتاق خاص
از قرن 2، کیفیت جوشکاری جوشکاری با افزایش سریع تولید کویل فولاد با کیفیت عالی، تکنولوژی جوشکاری و بهبود تکنولوژی بازرسی افزایش یافته است، لوله های فولادی بیشتر در دسترس هستند و به تدریج به طور گسترده ای در مناطق مختلف برای جایگزینی لوله های فولادی بدون درز استفاده می شود.
مواد:
فولاد به طور کامل کشته شده، فولاد خوب دانه با اندازه دانه فریتی.
نام فولاد:
مطابق با EN10027-1 و CR10260
ساخت:
HFW با فرکانس بالا جوش داده شده است
SAW قوس زیرزمینی جوش داده شده - درز طولی - SAWH
- مارپیچ - SAWL
روش جوشکاری:
تست و بازرسی از روش جوشکاری برای لوله های با جوش داده شده با آب زیرزمینی (SAW) شاهد و تایید شده است مطابق با EN10217-1
ظاهر و عمومی:
مناطق جوش بدون ترک، عدم همجوشی و عدم نفوذ آزاد است
لوله ها از نقص های سطح خارجی آزاد می شوند که می توانند توسط معاینه بصری شناسایی شوند.
نشت نشت:
لوله ها باید آزمایش هیدرواستاتیک یا آزمایش الکترومغناطیسی را برای تنگی نفوذ انجام دهند
تست غیرمتعارف:
طول کامل جوش جوش تمام لوله های EW و BW ahll به یک تست غیر غلطی برای تشخیص جابجایی طولی
طول تمام جوش های جوش تمام لوله های SAW باید به آزمایش غیر مجاز برای شناسایی نواقص ها منجر شود.
راستی:
انحراف از راستی، هر لوله طول L، نباید بیش از 0.0015L باشد.
انحرافات Straightness در طول هر یک متر طول نباید 3 میلی متر باشد.
آماده سازی پایان دادن:
لوله ها باید به پایان برسد. انتهای باید از سوراخ های بیش از حد آزاد باشد.
تست و بازرسی روش جوش برای لوله های قوس سوخته (SAW) مطابق با EN10217-1AnnexA
تست و بازرسی روش جوش برای لوله های SAW دیده شده و تایید شده مطابق با استاندارد EN10217-1 AnnexA
فرآیند تولید لوله، مسیر و شرایط تحویل:
| شماره رونتن | فرایند ساخت | مسیرهای ساخت | شرایط تحویل | مناسب برای کیفیت | |||
| روند | نماد | شروع مواد | عملیات تشکیل | TR1 | TR1 | ||
| 1a | الکتریکی جوش داده شده | EW | به عنوان (گرم) نوار نورد | شکل گیری سرد (+ جوشکاری) | همانطور که جوش داده شده | ایکس | - |
| 1b | NW | ایکس | - | ||||
| 1c | NP | ایکس | ایکس | ||||
| 2a | نوار نورد معمولی | همانطور که جوش داده شده | ایکس | - | |||
| 2b | NW | ایکس | ایکس | ||||
| 2c | NP | ایکس | ایکس | ||||
| 3 | به عنوان (گرم) نورد یا نرمال نوار نورد | شکلدهی سرد (+ جوش داده شده) + کشش گرم در دمای کنترل شده برای ایجاد یک وضعیت نورمنزل کاهش می یابد | NR | ایکس | ایکس | ||
| 4 | سرد رول + جریان آزاد شده است | شکل سرد (+ جوش داده شده) | NP | ایکس | ایکس | ||
| 11a | جوش داده شده با قوس زیرزمینی درزهای طولی یا شیلنگ | اره: -SAWL -ساوه | به عنوان (گرم) ورق نورد یا نوار | شکل سرد (+ جوش داده شده) | همانطور که جوش داده شده | ایکس | - |
| 11b | NW | ایکس | - | ||||
| 11c | NP | ایکس | ایکس | ||||
| 12a | عادی سازی صفحات یا نوار نورد | شکل سرد (+ جوش داده شده) | همانطور که جوش داده شده | ایکس | ایکس | ||
| 12b | NW | ایکس | ایکس | ||||
| 12c | NP | ایکس | ایکس | ||||
| 13a | همانطور که در خط 11 یا 12 است | عادی تشکیل شده (+ جوش داده شده) | همانطور که جوش داده شده | ایکس | ایکس | ||
| 13b | NW | ایکس | ایکس | ||||
| 13c | NP | ایکس | ایکس | ||||
| 21 | جوش ثابت، فقط برای نمرات فولاد P195 و P235 با D ≤114.3mm | بله | به عنوان (گرم) نوار نورد | شکل داغ (+ جوش داده شده) | همانطور که جوش داده شده | ایکس | - |
a به عنوان wekded = بدون درمان گرما. NP = لوله کامل معمولی است. NW = منطقه جوش عادی شده. NR = Normaised نورد b برای لوله های quqality TR2، تنها جوشکاری با فرکانس بالا، حداقل فرکانس 100 کیلوهرتز، (نماد = HFW) قابل تعویض است | |||||||
EN10217-1 قسمت 1: لوله های فولادی غیر آلیاژ با خصوصیات دمای اتاق خاص
EN10217-2 قسمت 2: لوله های غیر آلیاژی و آلیاژهای الکتریکی جوش داده شده با مشخصه بالا
خواص درجه حرارت
EN10217-3 قسمت 3: لوله های پلی اتیلن فولاد خوب
EN10217-5 قسمت 4: سیمهای الکتریکی بدون جوشکاری با دمای پایین مشخص شده
خواص
EN10217-5 قسمت 5: لوله های فولادی غیر آهنی با درجه پایین مشخص با قوس زیر آب جوش داده شده است
خواص درجه حرارت
EN10217-6 قسمت 6: لوله های فولادی غیر آهنی با درجه پایین مشخص با قوس زیر آب جوش داده شده است
خواص درجه حرارت
EN10217-7 قسمت 7: لوله های فولادی ضد زنگ.
مراجع قانونی:
EN 760، مواد مصرفی جوشکاری - شار برای جوشکاری قوس زیرزمینی - طبقه بندی
EN 895، آزمون های مخرب در جوش در مواد فلزی - آزمون کششی عرضی
EN 910، آزمون های مخرب در جوش در مواد فلزی - آزمون خمش
EN1321، آزمون های مخرب در جوش در مواد فلزی - بررسی مكروسكوپي و ميكروسكوپي
جوش
EN10002-1، مواد فلزی - آزمایش کششی - قسمت 1: روش آزمون در دمای محیط
EN10002-5، مواد فلزی - آزمایش کششی - قسمت 5: روش تست در دمای بالا
EN10020، تعاریف و طبقه بندی نمرات فولاد
EN10021، الزامات فنی عمومی برای محصولات فولادی و آهن
EN10027-1، سیستم های مخرب فولاد - قسمت 1: نام فولاد، نمادهای اصلی.
EN10027-2، سیستم های تعیین شده برای فولاد - قسمت 2: سیستم های عددی.
EN10045-1، مواد فلزی - آزمون ضربه شارپ - قسمت 1: روش آزمون
EN10052، واژگان شرایط حرارتی محصولات آهنی
EN10204، محصولات فلزی - انواع اسناد بازرسی
EN10200، لوله های فولادی بدون درز و جوش - ابعاد و توده ها در واحد طول
EN10233، مواد فلزی - لوله - تست انعطاف پذیری
EN10234، مواد فلزی - لوله - آزمایش گسترش رانش
EN10236، مواد فلزی - لوله - حلقه گسترش آزمون
EN10237، مواد فلزی - لوله - تست کشش حلقه
EN10246-1، تست غیر غلطی از لوله های فولادی قسمت 1: تست الکترومغناطیسی اتوماتیک
بدون درز و جوش (به استثنای قوس سوار شده جوش داده شده) لوله های فولادی فرومغناطیسی برای
بررسی هیدرولیکی نشتی
EN10246-3، تست غیرمخرب لوله های فولادی - قسمت 3: تست خودکار جریان چرخشی بدون درز
و لوله های فولادی جوش داده شده (به جز لوله های قوس فلزی غوطه ور شده) برای تشخیص نواقص.
EN10246-5 آزمایش غیر ناپیوسته لوله های فولادی - قسمت 5: خودکار مغناطیسی کامل مکمل محیطی
تست نشت مبدل / فلوسیت بدون درز و جوش داده شده (به استثنای قوس جوش داده شده در زیر)
لوله های فولادی فرومغناطیس برای تشخیص نواقص طولی
EN10246-6، تست غیرمخرب لوله های فولادی - قسمت 6: آزمایش خودکار اولتراسوند اتوماتیک کامل محیطی
لوله های فولادی بدون درز برای تشخیص نقص های عرضی.
EN10247-7، آزمایش غیر ناپیوسته لوله های فولادی - قسمت 7: آزمایش اتوماتیک اولتراسونیک کامل محیطی محیطی
لوله های فولادی بدون درز و جوش داده شده (به غیر از قوس سوخته بافته شده) برای تشخیص
نواقص طولی
EN10246-8، آزمایش غیر ناپیوسته لوله های فولادی - قسمت 8: آزمون اولتراسونیک اتوماتیک جوش
درزهای لوله های جوش داده شده الکتریکی برای شناسایی نواقص طولی.
EN10246-9، آزمایش غیر قابل انفجار لوله های فولادی - قسمت 9: آزمون اولتراسوند اتوماتیک جوش
درزهای لوله های قوس جوش خورده غوطه ور شده برای تشخیص طولی و / یا
ناقص های عرضی
EN10246-10 آزمایش غیر ناپیوسته لوله های فولادی - قسمت 10: آزمایش رادیوگرافی جوش
جوش لوله های جوش داده شده با همجوشی اتوماتیک برای تشخیص نواقص.
EN10246-14، آزمایش غیر کشنده لوله های فولادی - قسمت 14: آزمایش اولتراسونیک اتوماتیک
لوله های فولادی بدون درز و جوش داده شده (به استثنای قوس کوبی جوش خورده) برای تشخیص لاپاروسکوپی
نقص ها
EN10246-15، آزمایش غیر ناپیوسته لوله های فولادی - قسمت 15: آزمون اولتراسونیک اتوماتیک نوار / ورق
مورد استفاده در ساخت لوله های فولادی برای تشخیص ناهمواری های سطحی
EN10246-16، تست غیر ناپیوسته لوله های فولادی - قسمت 16: آزمایش خودکار اولتراسونیک منطقه
در مجاورت جوش جوش لوله های فولادی جوش داده شده برای تشخیص ناهمواری های سطحی
EN10246-17 تست غیر ناپیوسته لوله های فولادی - قسمت 17: آزمایش اولتراسونیک اتوماتیک پایان لوله
از لوله های فولادی بدون درز و جوش داده شده برای تشخیص ناهمواری های سطحی
EN10256، آزمایش غیر قابل انفجار لوله های فولادی - صلاحیت و صلاحیت سطح 1 و سطح 2
کارکنان NDT
prEN 102661) لوله های فولادی، اتصالات و بخش های توخالی ساختاری - نمادها و تعریف شرایط برای استفاده در استانداردهای محصول
EN ISO 377، محصولات فولادی و فولاد - محل و آماده سازی نمونه ها و قطعات آزمایش برای تست های مکانیکی (ISO 377: 1997)
prEN 10168 1) محصولات آهن و فولاد - اسناد بازرسی - فهرست اطلاعات و شرح
EN ISO 2566-1، فولاد - تبدیل مقادیر کشش - قسمت 1: فولادهای کربنی و کم آلیاژ (ISO 2566-1: 1984)
ایزو 14284، فولاد و آهن - نمونه برداری و آماده سازی نمونه ها برای تعیین ترکیب شیمیایی
CR 10260، سیستم های تعیین کننده فولاد - علامت های اضافی
CR 10261، اطلاعات ECISS Circular IC 11 - آهن و فولاد - بررسی روش های موجود برای تجزیه و تحلیل شیمیایی.
