استاندارد: | ASTM A554 | ماده: | فولاد ضد زنگ |
---|---|---|---|
شکل: | دور | تولید: | جوش، مربع، مستطیل یا شکل خاص |
ابعاد: | OD ≤406.4mm، WT ≥0.51mm | ||
برجسته: | ,,stainless tube steel |

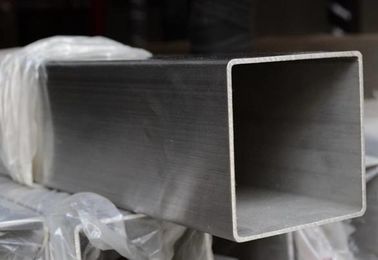

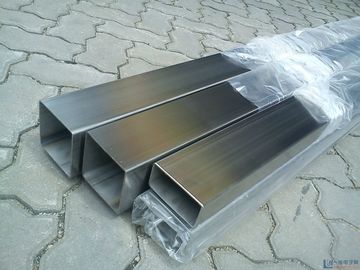

ASTM A554 لوله های فولادی ضد زنگ جوش داده شده برای مکانیک 304 316
لوله های مکانیکی به صورت جوش داده شده یا سرد.
شکل ها:
گرد، مربع، مستطیل یا خاص.
بعد، ابعاد، اندازه:
OD ≤406.4mm
WT ≥0.51mm
مقطع تحصیلی:
MT-301، MT-302، MT-304، MT-309S
MT-310S، MT-316، MT-316L، MT-317
MT-321، MT-347، MT-430، MT-430i
مواد و ساخت:
لوله ها با استفاده از فرایند جوش اتوماتیک از فولاد تخت ساخته می شوند.
شرایط تحویل:
1. همانطور که جوش داده شده
2. جوش داده شده و ضد حرارت
3. سرد کاهش یافته است
4. کاهش سرد و گرم شدن
داخل قطر مهره:
a گردن برداشته نشده است
ب مهره ای به اندازه 0.005 اینچ (0.13 میلی متر) یا 15 درصد ضخامت دیواره مشخص شده، هر کدام که بیشتر باشد، کنترل می شود
ج مهره برداشته شده است
نوع 1: لوله پیچی
اندازه : OD: 0.23 '' - 80 '' (5.8-2032 میلی متر)
WT: 0.01 '' - 1.125 '' (0.25-28 میلی متر)
اندازه ANSI / ASME زیر،
NPS : 1/8 '' - 80 '' SCH: 5 / 5s، 10 / 10s، 20 / 20s، 40 / 40s، 80 / 80s، 120 / 120s، 160 / 160s acc. به ANSI B36.19 / 36.10
اندازه استاندارد دیگر برای انتخاب آماده است.
طول : با توجه به درخواست مشتریان.
استاندارد : JIS DIN GB BS ASTM (ASME) و غیره
پایان سطح : Annealed، لهستانی، Brush و غیره
کاربرد : برای ساخت و ساز حمل و نقل مایع و گاز و ماشینکاری.
بسته بندی : موارد تخته سه لا یا بسته نرم افزاری.
نوع دو: لوله یخ زده روشن
اندازه : OD محدوده: 6-50.8mm WT محدوده: 0.71-3.68mm طول: 6-24m
استاندارد: ASTM A249، EN 10217-7 و غیره
روش فرآیند : جوش داده شده، نورد گرم.
سطح سرخ شدن : برنز براق (BA)، ترشی، براق شدن (BA) و لهستانی
بسته بندی:
در بسته نرم افزاری با حفاظت درونی و بسته بندی دریایی
جعبه چوبی، جعبه، کارتن، با آسانسور بر روی بسته نرم افزاری برای بارگذاری آسان و تخلیه آسان است
جدول 1 ابعاد در میلیمتر
لوله خارج قطر | ضخامت |
12 12.7 17.3 21.3 | 1 1 1 1 |
25 33.7 38 | 1.2 1.6 1.2 1.6 1.2 1.6 |
40 51 63.5 | 1.2 1.6 1.2 1.6 1.6 |
70 76.1 88.9 | 1.6 1.6 2 |
101.6 114.3 139.7 | 2 2 2 |
168.3 219.1 273 | 2.6 2.6 2.6 |
323.9 355.6 406.4 | 2.6 2.6 3.2 |
کتابشناسی:
ISO 1127: 1992 لوله های فولادی ضد زنگ - ابعاد، تحمل و توده های معمولی در واحد طول
ISO 2604-2: 1975 محصولات ضد زنگ برای مقاصد فشار - الزامات کیفیت - قسمت 2: لوله های بدون درز بافته شده
ISO 2604-5: 1987، محصولات فولادی برای مقاصد فشار - الزامات کیفیت قسمت 5: لوله های فولادی ضد زنگ آستنیتی جوش داده شده طولی
ایزو 4200: 1991، لوله های فولادی پایان دشوار، جوش داده شده و بدون درز - جداول عمومی ابعاد و توده ها در واحد طول
الزامات تکمیلی:
تست سختی S1
آزمون تنش S2
S3 آزمون غیر تخريبي
گزارش آزمون S4
مدارک مذکور:
استانداردهای ASTM:
ASTM A370 روش های آزمون و تعاریف برای تست های مکانیکی محصولات فولادی
ASTM E30 روش های آزمون برای شیمیایی Anaysis فولاد، آهن، آهن باز شونده
و فرفورژه
ASTM E 59 تمرین برای نمونه برداری از فولاد و آهن برای تعیین ترکیب شیمیایی
استانداردهای نظامی:
MIL-STD-129 علامت گذاری برای حمل و نقل و ذخیره سازی
MIL-STD-163 آماده سازی محصولات فولاد برای حمل و نقل و ذخیره سازی
استاندارد فدرال:
فدرال رزرو Std شماره 123 علامت گذاری برای حمل و نقل
