مواد: | SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB | استاندارد: | SA213 SA213M A213 SA312 JIS G3464 |
---|---|---|---|
OD: | 6-325 میلی متر | WT: | 0.5-20 میلی متر |
طول: | حداکثر 12 متر | گواهی: | PED ASME AD2000 CCS ABS GL LR BV KR NK |
برجسته: | ,,precision stainless steel tubing |

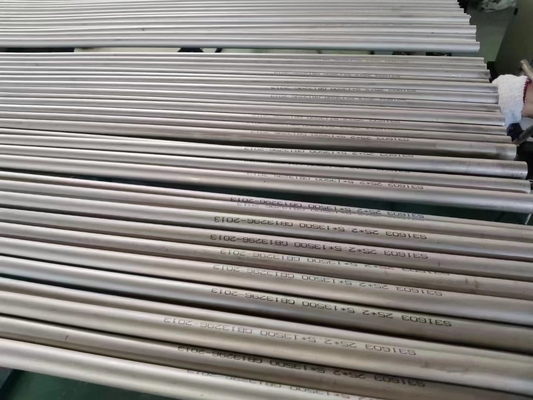

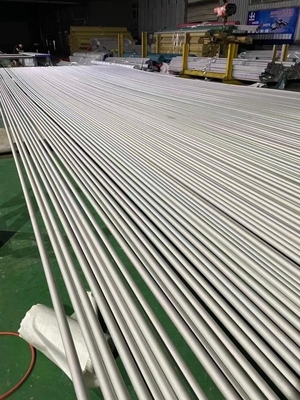

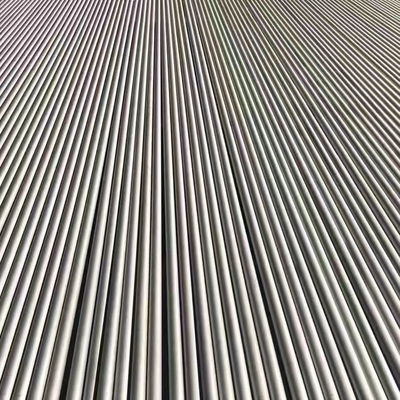

لوله های فولادی بدون درز JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB برای بویلر و مبدل حرارتی استفاده می شود
مواد:SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
قدرت بازده ≥175Mpa یا ≥206Mpa
استحکام کششی ≥481Mpa یا ≥521Mpa
کشیدگی ≥27% یا ≥35%
تست صاف کردن H=1.09t/(0.09+t/D)
تست شعله ور شدن 60 درجه 12% D
اندازه دانه JIS G051
تست هیدرواستاتیک P=2Rt/D با تشخیص عیب غیر مخرب قابل انجام است
تست غیر مخرب: ECT
فولاد ضد زنگ آستنیتی JIS G 3463 برای بویلر و لوله های مبدل حرارتی
لوله های فولادی بدون درز برای اهداف فشار
روش تولید: بدون درز
شرایط تحویل: به پایان رسید گرم به پایان رسید سرد
درجه فولاد: 314 316 317 347
استاندارد مربوطه:KS D 3577 ASTM A 268 A249 A271 A632 DIN 17455 BS3059 JIS G 0320 JIS G 0321 J
عیار فولاد و ترکیبات شیمیایی | ||||||||||
درجه را ببینید | کلاس | سی | سی | منگنز | پ | اس | نی | Cr | مو | و غیره |
SUS 304 ترابایت | آستنیتی | حداکثر 0.08 | حداکثر 1.00 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 8.00-11.00 | 18:00-20:00 | - | - |
SUS 304HTB | 0.04-0.10 | حداکثر 0.75 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 8.00-11.00 | 18:00-20:00 | - | - | |
SUS 304LTB | حداکثر 0.030 | حداکثر 1.00 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 9.00-13.00 | 18:00-20:00 | - | - | |
SUS310TB | حداکثر 0.15 | حداکثر 1.50 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 19:00-22:00 | 24:00-26:00 | - | - | |
SUS310STB | حداکثر 0.08 | حداکثر 1.50 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 19:00-22:00 | 24:00-26:00 | - | ||
SUS 316 ترابایت | حداکثر 0.08 | حداکثر 1.00 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 10.00-14.00 | 16:00-18:00 | 2.00-3.00 | - | |
SUS 316HTB | 0.40-0.10 | حداکثر 0.75 | حداکثر 2.00 | حداکثر 0.030 | حداکثر 0.030 | 11:00-14:00 | 16:00-18:00 | 2.00-3.00 | - | |
SUS316LTB | حداکثر 0.030 | حداکثر 1.00 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 12:00-16:00 | 16:00-18:00 | 2.00-3.00 | - | |
SUS316TiTB | حداکثر 0.080 | حداکثر 1.00 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 10.00-14.00 | 16:00-18:00 | 2.00-3.00 | Ti: 5*C % حداکثر | |
SUS317TB | حداکثر 0.080 | حداکثر 1.00 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 11:00-15:00 | 18:00-20:00 | 3.00-4.00 | - | |
SUS317LTB | حداکثر 0.030 | حداکثر 1.00 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 11:00-15:00 | 18:00-20:00 | 3.00-4.00 | - | |
SUS347TB | حداکثر 0.080 | حداکثر 1.00 | حداکثر 2.00 | حداکثر 0.040 | حداکثر 0.030 | 9.00-13.00 | 17:00-19:00 | - | Nb: حداکثر 10*C % | |
SUS347HTB | 0.40-0.10 | حداکثر 1.00 | حداکثر 2.00 | حداکثر 0.030 | حداکثر 0.030 | 9.00-13.00 | 17:00-20:00 | - | Nb: 8 * C - 1.00 |
عیار فولاد و خواص مکانیکی | |||||
درجه را ببینید | مقاومت کششی Mpa دقیقه |
خیابان های اثبات Mpa دقیقه |
ازدیاد طول % | ||
OD 10 میلی متر | OD≥10mm OD<20mm | OD ≥20mm | |||
قطعه آزمایشی شماره 11 | قطعه آزمایشی شماره 11 | قطعه آزمایشی شماره 11 قطعه تست شماره 12 |
|||
SUS 304 ترابایت | 520 | 205 | 27 | 30 | 35 |
SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
SUS310TB | 520 | 205 | 27 | 30 | 35 |
SUS310STB | 520 | 205 | 27 | 30 | 35 |
SUS 316 ترابایت | 520 | 205 | 27 | 30 | 35 |
SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
SUS316LTB | 480 | 175 | 27 | 30 | 35 |
SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
SUS317TB | 520 | 205 | 27 | 30 | 35 |
SUS317LTB | 480 | 175 | 27 | 30 | 35 |
SUS347TB | 520 | 205 | 27 | 30 | 35 |
SUS347HTB | 520 | 205 | 27 | 30 | 35 |
تقسیم OD میلی متر |
تحمل واحد OD:mm
|
||
لوله بدون درز به پایان رسید | لوله بدون درز به پایان رسید | لوله جوش اتوماتیک قوس الکتریکی لوله جوش لیزری و لوله جوشی با مقاومت الکتریکی | |
زیر 40 |
+0.4 -0.8 |
0.25 ± | 0.25 ± |
40 یا بیش از و به استثنای50 | |||
50 یا بیش از و به استثنای60 | |||
60 یا بیش از و به استثنای80 | 0.30 ± | 0.30 ± | |
80 یا بیش از و به استثنای100 | 0.40 ± | 0.40 ± | |
100 یا بیش از و به استثنای120 |
+0.4 -1.2 |
+0.40 -0.60 |
+0.40 -0.60 |
120 یا بیش از و به استثنای160 |
+0.4 -0.80 |
+0.40 -0.80 |
|
160 یا بیشتر به و به استثنای200 |
+0.4 -1.8 |
+0.4 -1.2 |
+0.4 -1.20 |
200 یا بیشتر |
+0.4 -2.4 |
+0.40 -1.60 |
+0.40 -1.60 |
ملاحظات:
1. تحمل OD لوله بدون درز فریتی سرد، لوله جوش داده شده با قوس خودکار و لوله جوشی با مقاومت الکتریکی باید 0.10 ± میلی متر برای OD کمتر از 25 میلی متر، ± 0.15 میلی متر برای OD از 25 میلی متر یا بیشتر و به استثنای 40 میلی متر و ± باشد. 0.20 میلی متر برای OD از 40 میلی متر یا بیشتر و به استثنای 50 میلی متر
2. خریدار ممکن است تلورانس روی OD لوله بدون درز تمام شده سرد، لوله جوش داده شده با قوس خودکار، لوله جوش لیزری، و لوله جوشی با مقاومت الکتریکی کمتر از 40 میلی متر در OD را به صورت ± 0.20 میلی متر مشخص کند.
تحمل ضخامت دیوار | تقسیم روش ساخت | لوله فولادی بدون درز به پایان رسید | لوله فولادی بدون درز به پایان رسید | لوله فولادی جوش داده شده با مقاومت الکتریکی | ||||
تقسیم ضخامت دیوار | تقسیم قطر خارجی (میلی متر) | زیر 100 | 100 یا بیشتر | زیر 40 | 40 یا بیشتر | زیر 40 | 40 یا بیشتر | |
تحمل ضخامت دیوار % | زیر 2 | - | - | +0.4 میلی متر 0 |
+22 0 |
+0.4 میلی متر 0 |
+22 0 |
|
2 یا بیش از و به استثنای.2.4 | +40 0 |
- | +20 0 |
+20 0 |
||||
2.4 یا بیش از و به استثنای.3.8 | +35 0 |
+35 0 |
||||||
3.8 یا بیش از و به استثنای.4.6 | +33 0 |
+33 0 |
||||||
4.6 یا بیشتر | +28 0 |
+28 0 |
||||||
تحمل ضخامت دیوار | - | در 22.8 ضخامت دیواره | - | - |
بخش | تحمل طول | |
OD زیر 50 | زیر 7 متر |
+7 میلی متر 0 |
بالای 7 متر | 3 میلیمتر به تلورانس سمت مثبت دادهشده در بالا برای چروک شدن هر 3 میلیمتر یا کسری از طول آن اضافه کنید، اما حداکثر مقدار باید 15 میلیمتر باشد. | |
OD بالای 50 | زیر 7 متر |
+10 میلی متر 0 |
بالای 7 متر | 3 میلیمتر به تلورانس سمت مثبت دادهشده در بالا برای چروک شدن هر 3 میلیمتر یا کسری از طول آن اضافه کنید، اما حداکثر مقدار باید 15 میلیمتر باشد. |
سختی: HRB 90 max
