| محل منبع: | ژجیانگ چین |
|---|---|
| نام تجاری: | TORICH |
| گواهی: | ISO 9001 ISO 14001 TS 16949 |
| شماره مدل: | EN10305-2 |
| مقدار حداقل تعداد سفارش: | 2 تن |
| قیمت: | USD 800-1100/Ton |
| جزئیات بسته بندی: | بسته بندی در جعبه های چوبی، بسته های شش ضلعی یا سایر راه های دریایی. |
| زمان تحویل: | 25-45 روز |
| شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
| قابلیت ارائه: | 60000 تن / سال |
| نام محصول:: | EN10305-2 لوله دمی لوله دمی دقیق سرد جوش داده شده برای سوراخ های موتور سیکلت | مواد:: | E155 E195 E235 E275 E355 |
|---|---|---|---|
| سطح:: | با ضد زنگ روغن | نرم افزار:: | سیلندر داخلی سیلندر اتوماتیک، سیلندرهای تلسکوپی |
| شکل:: | دور | OD:: | 50-350 میلیمتر |
| WT:: | 0.5 تا 35 میلیمتر | طول:: | 0.1-12.5m |
| تحمل:: | طبق جداول زیر یا درخواست مشتریان. | مشخصات:: | طول کلی: 4-12.5m |
| برجسته: | ,,electric resistance welded steel tube |
||

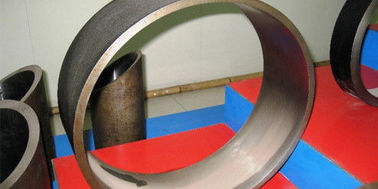

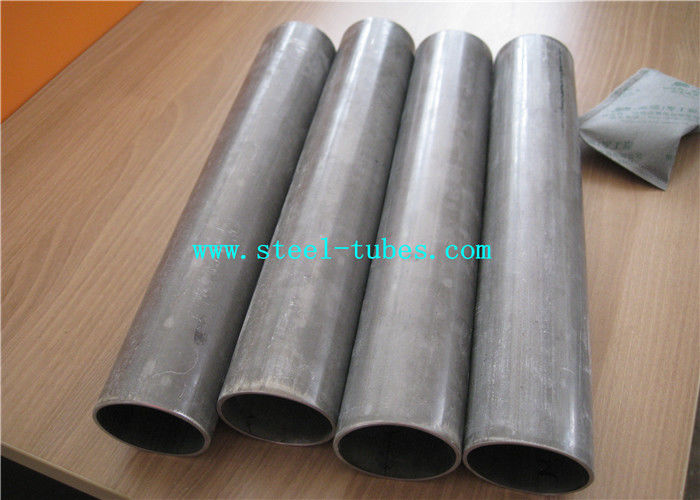

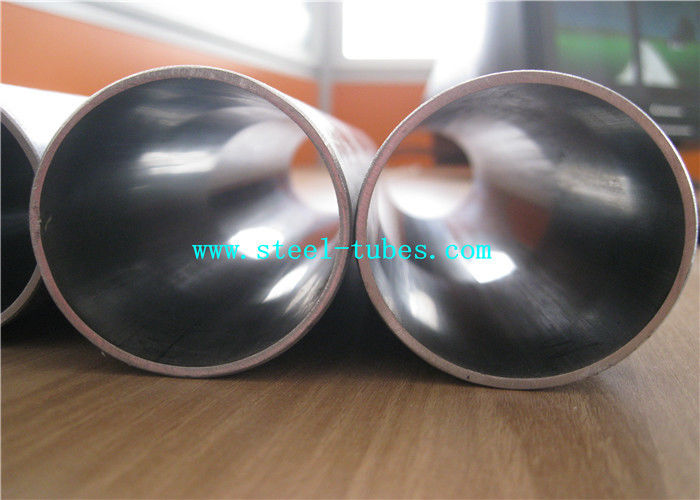

EN10305-2 DOM لوله برای سوراخ موتور سیکلت
EN10305-2 لوله های فولادی کششی دقیق جوش داده شده
برنامه های کاربردی: برای صنعت خودرو / برای استفاده از ماشین آلات / لوله سیلندر نفت / کمک فنر موتور سیکلت
سیلندر داخلی سیلندر داخلی / سیلندر تلسکوپی
محدوده اندازه: OD: 6-350mm WT: 1-35mm L: max12000mm

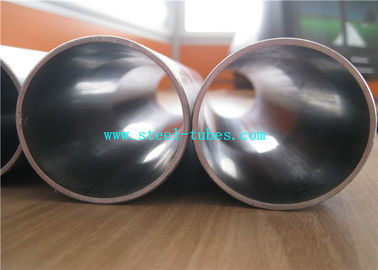

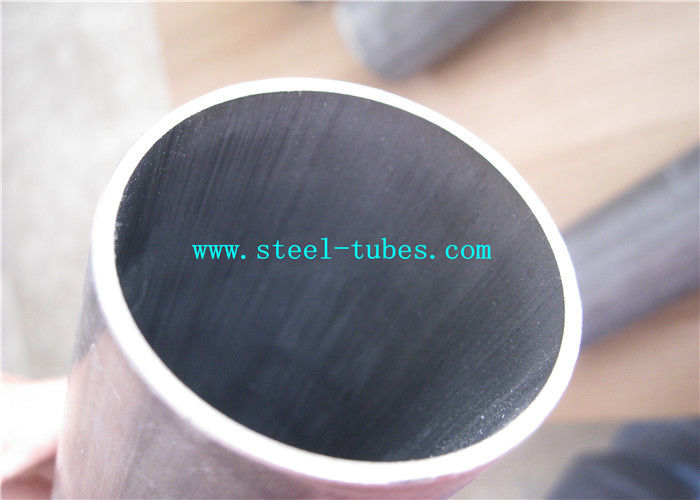

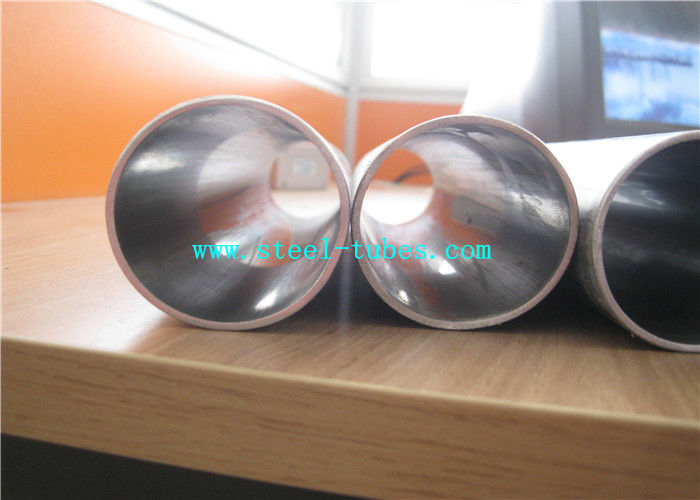

مشخصات: دقت بالا با تحمل صاف ID و زبری
ستون های فولادی و ترکیبات شیمیایی
| درجه فولاد | سی | سی | Mn | پ | S | |
| نام فولاد | شماره فولاد | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| خواص مکانیکی در دمای اتاق | |||||||||||||
| درجه فولاد | حداقل مقادیر شرط تحویل b | ||||||||||||
| نام فولاد | (+ Cc) | (+ LCc) | (+ SR) | (+ آگهی) | (+ N) | ||||||||
| Rm Mpa | ٪٪ | Rm Mpa | ٪٪ | Rm Mpa | ReH Mpa | ٪٪ | Rm Mpa | ٪٪ | Rm Mpa | ReHe Mpa | ٪٪ | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: استحکام کششی؛ ReH: قدرت عملکرد بالا؛ A: طول عمر پس از شکستگی
b 1Mpa = 1N / mm2
c بسته به درجه کار سرد در مرحله اتمام، مقاومت در برابر تراکم تقریبا می تواند تا حد شدت کششی باشد.
به منظور محاسبه، روابط زیر توصیه می شود:
برای شرایط تحویل + C: ReH ≥ 0.8 Rm
برای شرایط تحویل + LC: ReH ≥0.7 Rm
d برای محاسبه، رابطه زیر توصیه می شود: ReH≥0.5Rm
e برای لوله های با قطر خارجی ≤30mm و ضخامت دیوار ≤3mm حداقل مقادیر ReH 10Mpa پایین تر از مقادیر داده شده در این جدول
توجه داشته باشید: با توجه به درخواست مشتری، درجه فولادی خاص نیز موجود است.
برای استفاده از:
1 ~ بازرسی مواد اولیه وارد شده
2 ~ Segregation مواد اولیه برای جلوگیری از ترکیب درجه فولاد
3 ~ گرمایش و چکشی پایان برای طراحی قرمز
4 ~ طراحی قرمز و سرد نورد، در بازرسی خط
5 ~ حرارت درمان، + A، + SRA، + LC، + N، Q + T
6 ~ صاف کردن برش به اندازه مشخص شده بازرسی
7 ~ تست Machanical در آزمایشگاه های خود را با استحکام کششی، قدرت کشش، طول، سختی، ضربه، Mictrostruture و غیره

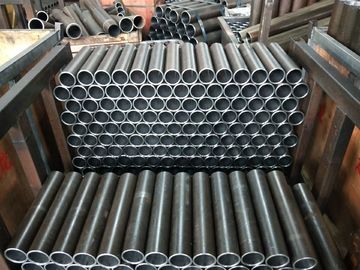

8 ~ بسته بندی و جوراب زنانه ساقه بلند
100٪ از لوله های فولادی ما بعد از آن بررسی می شوند
100٪ از لوله های فولادی ما به صورت بصری بررسی شده اند تا اطمینان حاصل شود که سطح سطح کامل و بدون نقص سطح دارند.
آزمون صدای خروجی 100٪ و تست ultrasonic برای از بین بردن نقص های طولی و عرضی.

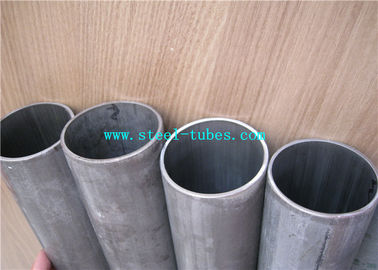

EN10305-2 لوله های فولادی جوش داده شده با لوله های فولادی کششی دقیق برای کاربرد مکانیکی / خودرو
EN10305-2 لوله های فولادی کششی دقیق جوش داده شده
برنامه های کاربردی: برای صنعت خودرو / برای استفاده از ماشین آلات / لوله سیلندر نفت / موتور سیکلت ضربه شکن، سیلندر داخلی / سیلندر تلسکوپی
جزئیات سریع:
محدوده اندازه: OD: 6-350mm WT: 1-35mm L: max12000mm
درجه فولاد: E195، E237، E275، E355،
شرح:
ERW + DOM
لوله ها از پیش لوله های جوش داده شده الکتریکی با طراحی سرد یا سایر فرآیندهای مناسب تولید می شوند.
لوله ها شامل جوش های مورد استفاده برای پیوستن به طول نوار های مسطح مسطح قبل از تشکیل لوله پیش لوله نیستند
شرح:
لوله های مکانیکی ساخته شده از فولاد گرم یا سرد نورد.
پوشش لوله های فولادی کم کربن الکتریکی با مقاومت الکتریکی برای استفاده به عنوان لوله مکانیکی
مزیت:
محدوده خوب، قیمت بهتر از یکپارچه.
ستون های فولادی و ترکیبات شیمیایی
| درجه فولاد | سی | سی | Mn | پ | S | |
| نام فولاد | شماره فولاد | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| خواص مکانیکی در دمای اتاق | |||||||||||||
| درجه فولاد | حداقل مقادیر شرایط تحویل ab | ||||||||||||
| نام فولاد | (+ Cc) | (+ LCc) | (+ SR) | (+ آگهی) | (+ N) | ||||||||
رم Mpa | ٪٪ | رم Mpa | ٪٪ | رم Mpa | ReH Mpa | ٪٪ | رم Mpa | ٪٪ | رم Mpa | ReHe Mpa | ٪٪ | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: استحکام کششی؛ ReH: قدرت عملکرد بالا؛ A: طول عمر پس از شکستگی
b 1Mpa = 1N / mm2
c بسته به درجه کار سرد در مرحله اتمام، مقاومت در برابر تراکم تقریبا می تواند تا حد شدت کششی باشد.
به منظور محاسبه، روابط زیر توصیه می شود:
برای شرایط تحویل + C: ReH ≥ 0.8 Rm
برای شرایط تحویل + LC: ReH ≥0.7 Rm
d برای محاسبه، رابطه زیر توصیه می شود: ReH≥0.5Rm
e برای لوله های با قطر خارجی ≤30mm و ضخامت دیوار ≤3mm، مقدار Minim ReH 10Mpa پایین تر از مقادیر داده شده در این جدول است
توجه داشته باشید: با توجه به درخواست مشتری، درجه فولادی خاص نیز موجود است.
برنامه های کاربردی:

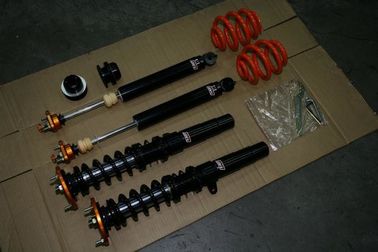

صنعت خودرو / برای استفاده از ماشین آلات / لوله سیلندر نفت / موتور سیکلت ضربه شکن
سیلندر داخلی / سیلندر تلسکوپی
مزیت رقابتی:
منبع خوب مواد خام از Bao Steel.
زمان تحویل سریع با توجه به PO و توافق.
دقیقا مطابق با نیازهای استاندارد و مشتری تهیه کنید.
تیم صادرات با تجربه برای خدمات مشتری، پاسخ سریع ظرف 24 ساعت.

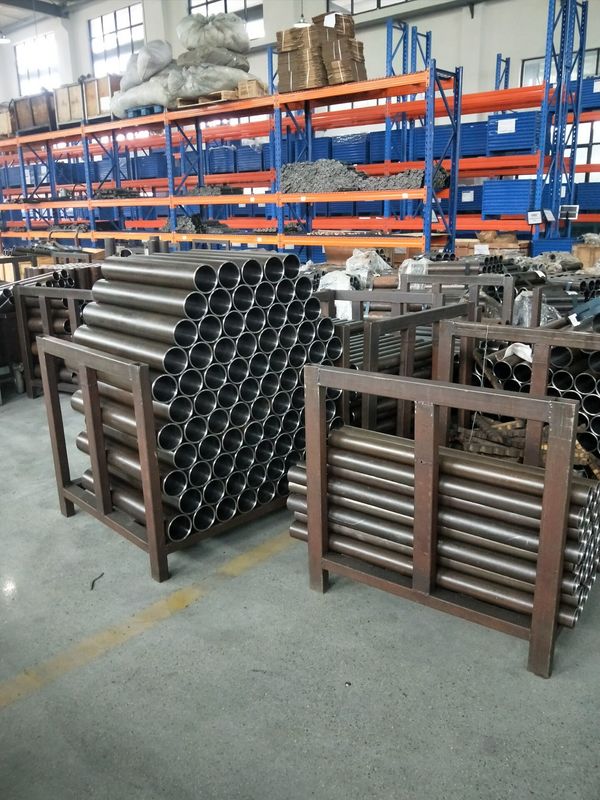

سایت تولیدی:
روش های امتحان:
آزمون کششی
تست انعطاف پذیر
آزمون رانش کشیدن
بازرسی ابعادی
اندازه گیری زبری
بررسی ویژوال
آزمایش غیر مخرب
a تست برای نواقص طولی-
- آزمون جریان الکتریکی - EN10246-3، سطح E3
- آزمایش اولتراسونیک - EN10246-7، سطح U3
ب تنگی نفوذ
- آزمایش غیر مخرب برای بررسی تنگی نفوذ باید مطابق با EN10246-1 انجام شود
EN10305 شامل زیر قطعات زیر عنوان عمومی "لوله های فولادی برای کاربردهای دقیق - شرایط تحویل فنی"
قسمت 1: لوله های بدون درز لوله های سرد
قسمت 2: لوله های جوش داده شده سرد ساخته شده
قسمت 3: لوله های اندازه گیری شده جوش خورده
قسمت چهارم: لوله های بدون سربار سرد برای سیستم های هیدرولیک و پنوماتیک
قسمت 5: لوله های جوش داده شده و سرد شده و لوله های مستطیلی
قسمت 6: لوله های جوش داده شده سرد برای سیستم های هیدرولیک و پنوماتیک
مراجع قانونی:
EN10002-1، مواد فلزی - تست کششی - قسمت 1: روش آزمون در دمای محیط
EN10020، تعریف و طبقه بندی نمرات فولاد
EN10021، الزامات فنی عمومی برای محصولات فولادی و آهن
EN10027-1، سیستم های تعیین کننده برای فولاد - قسمت 1: نام فولاد، نمادهای اصلی
EN10027-2، سیستم های تعیین شده برای فولاد - قسمت 2: سیستم های عددی
EN10052، واژه نامه اصطلاحات حرارتی برای محصولات آهنی.
EN10204، محصولات فلزی - انواع اسناد بازرسی
EN10233، مواد فلزی - لوله - تست انعطاف پذیری
EN10234، مواد فلزی - لوله - آزمون گسترش رانش
EN10246-1، آزمایش غیر مخرب لوله های فولادی - قسمت 1: تست الکترومغناطیسی اتوماتیک لوله های فولادی فرومغناطیسی بدون درز و جوش داده شده (به جز جوش داده شده در زیر جوش) برای بررسی هیدرولیک نشتی
EN10246-3، آزمایش غیر مخرب لوله های فولادی - قسمت 3: تست جریان الکتریکی به صورت خودکار از لوله های فولادی بدون درز و جوش (به استثنای جوش داده شده با لوله های قوس) برای تشخیص نقص ها
EN10246-5، آزمایش غیر مخرب لوله های فولادی - قسمت 5: تست نشت الکترومغناطیسی مغناطیسی کامل محصور محیطی از لوله های فولادی فرومغناطیسی بدون درز و جوش داده شده (جوش داده شده و غیر قابل جوش) برای تشخیص نواقص طولی
EN10246-7، آزمایش غیر مخرب لوله های فولادی - صلاحیت و صلاحیت پرسنل تست غیر مخرب سطح 1 و 2.
EN ISO377، محصولات فولادی و فولادی - محل و آماده سازی نمونه ها و قطعات آزمایش برای تست های مکانیکی (ISO 377: 1997)
EN ISO 2566-1، فولاد - تبدیل مقادیر طول کششی - قسمت 1: فولادهای کربنی و آلیاژ پایین (EN102566-1: 1984)
EN 10168، محصولات آهن و فولاد - اسناد بازرسی - فهرست اطلاعات و توضیحات
ENV10220، لوله های فولادی بدون درز و جوش - ابعاد و توده ها در واحد طول
EN10266، لوله های فولادی، اتصالات و بخش های توخالی ساختاری - تعاریف و نمادها برای استفاده در استانداردهای محصول
EN ISO 4287، مشخصات محصول هندسی (GPS) - بافت سطح: روش مشخصات - شرایط، تعریف و پارامترهای بافت سطح (ISO 4287: 1997)
