| محل منبع: | چين |
|---|---|
| نام تجاری: | TORICH |
| گواهی: | ISO 9001-2008 ISO 14001 EN 10204.3.1 LR KR |
| شماره مدل: | SAE J526 |
| مقدار حداقل تعداد سفارش: | تن |
| قیمت: | 600-1200USD/TON |
| جزئیات بسته بندی: | حفاظت از ضد خوردگی روغن در بسته نرم افزاری شش ضلعی یا بر اساس درخواست |
| زمان تحویل: | 5-8 هفته |
| قابلیت ارائه: | 60000 تن در سال |
| گرید فولاد: | E155 E195 E235 E275 E335 | شکل: | دور |
|---|---|---|---|
| Diemension: | 6-350 میلیمتر * 1-35 میلیمتر * حداکثر 12000 میلیمتر | برنامه های کاربردی: | برای صنعت خودرو / برای استفاده از ماشین آلات / لوله سیلندر روغن / کمک فنر موتور سیکلت |
| روش تولید: | جوش داده شده + خرد شده | شرایط تحویل: | + Cc + Lc + SR + Ad + N (NBK) |
| توجه داشته باشید: | با توجه به درخواست مشتری، درجه فولادی ویژه نیز موجود است | ||
| برجسته: | ,,electric resistance welded steel tube |
||

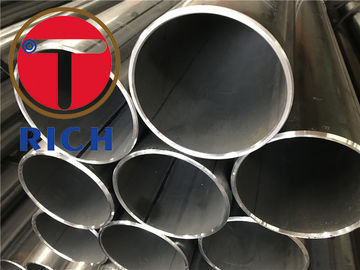

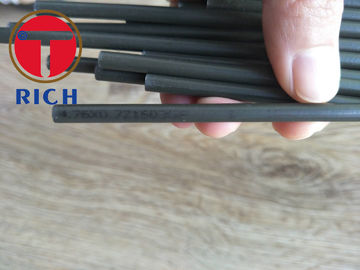

لوله SAE J526 کویل فولاد کم کربن برای تبرید خودکار، هیدرولیک
کاربرد : لوله های فولادی کم کربن تک دیوار در نظر گرفته شده برای کلیه موتور، تبرید، هیدرولیک و دیگر برنامه های کاربردی مشابه نیاز به لوله از کیفیت مناسب برای جلوگیری از، flaring، beading، تشکیل، و جوش.
اندازه : طول - 2 ~ 12m WT - 2 ~ 4.5mm OD - 16 ~ 50mm
ساخت : لوله باید از یک نوار از فولاد به شکل یک لوله ساخته شده باشد، لبه هایی که با یک فرآیند جوشکاری مناسب جوش داده می شوند. پس از جوشکاری، میله باید از خارج خارج شود تا یک سطح صاف و یکپارچه تولید شود و لوله باید به گونه ای طراحی شود که بتواند تمام محصولات مورد نیاز این سند را تولید کند. به طور معمول این نوع لوله در هر دو حالت پیچ خورده و مستقیم موجود است. الزامات درست باید بین تامین کننده و خریدار توافق شود.
موارد بازرسی:
ترکیب شیمیایی
آزمون کششی
معاینه سونوگرافی
تشخیص عیب جاری فعلی
آزمون خمش
تست انعطاف پذیر
Tolerance مجاز قطر خارجی و ضخامت دیواره (میلی متر)
| نوع لوله فولادی | ابعاد لوله فولادی | تحمل پذیری | ||
| درجه متوسط | طبقه بالا | |||
داغ نورد (اکسترود و گسترش) لوله | قطر بی D | همه | ± 1٪ (min +/- 0.50) | - |
| ضخامت دیوار | همه | + 15٪ / - 12.5٪ (حداقل + 4.5 / -4.0) | - | |
| لوله کشی سرد (سرد نورد) | قطر بی D | 6 ~ 10 | ± 0.2 | ± 0.15 |
| > 10 ~ 30 | ± 0.40 | ± 0.20 | ||
| > 30 ~ 50 | ± 0.45 | ± 0.30 | ||
| > 50 | ± 1٪ | ± 0.8٪ | ||
| ضخامت دیوار | <1 | ± 0.15 | ± 0.12 | |
| > 1 ~ 3 | + 15٪ -10٪ | + 12.5٪ -10٪ | ||
| > 3 | + 12.5٪ -10٪ | ± 10٪ | ||
| توجه: برای لوله های داغ با قطر خارجی> 35 میلی متر، تحمل مجاز ضخامت دیوار ± 18٪ است. | ||||
خواص مکانیکی طولی لوله های فولادی
| نه | درجه فولاد | استحکام کششی (Mpa) | نقطه تولید (Mpa) | طول عمر پس از شکستن (٪) | |
| s <16 | s> 16 | ||||
| نه کمتر از | |||||
| 1 | 10 | 335 ~ 475 | 205 | 195 | 24 |
| 2 | 20 | 410 ~ 550 | 245 | 235 | 20 |
| 3 | Q295 | 430 ~ 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 ~ 665 | 325 | 315 | 21 |
مزیت رقابتی:
منبع خوب مواد خام از Bao Steel.
زمان تحویل سریع با توجه به PO و توافق.
دقیقا مطابق با نیازهای استاندارد و مشتری تهیه کنید.
تیم صادرات با تجربه برای خدمات مشتری، پاسخ سریع ظرف 24 ساعت.
سایت تولیدی:
روش های امتحان:
آزمون کششی
تست انعطاف پذیر
آزمون رانش کشیدن
بازرسی ابعادی
اندازه گیری زبری
بررسی ویژوال
آزمایش غیر مخرب
a تست برای نواقص طولی-
- آزمون جریان الکتریکی - EN10246-3، سطح E3
- آزمایش اولتراسونیک - EN10246-7، سطح U3
ب تنگی نفوذ
- آزمایش غیر مخرب برای بررسی تنگی نفوذ باید مطابق با EN10246-1 انجام شود
EN10305 شامل زیر قطعات زیر عنوان عمومی "لوله های فولادی برای کاربردهای دقیق - شرایط تحویل فنی"
قسمت 1: لوله های بدون درز لوله های سرد
قسمت 2: لوله های جوش داده شده سرد ساخته شده
قسمت 3: لوله های اندازه گیری شده جوش خورده
قسمت چهارم: لوله های بدون سربار سرد برای سیستم های هیدرولیک و پنوماتیک
قسمت 5: لوله های جوش داده شده و سرد شده و لوله های مستطیلی
قسمت 6: لوله های جوش داده شده سرد برای سیستم های هیدرولیک و پنوماتیک
مراجع قانونی:
EN10002-1، مواد فلزی - تست کششی - قسمت 1: روش آزمون در دمای محیط
EN10020، تعریف و طبقه بندی نمرات فولاد
EN10021، الزامات فنی عمومی برای محصولات فولادی و آهن
EN10027-1، سیستم های تعیین کننده برای فولاد - قسمت 1: نام فولاد، نمادهای اصلی
EN10027-2، سیستم های تعیین شده برای فولاد - قسمت 2: سیستم های عددی
EN10052، واژه نامه اصطلاحات حرارتی برای محصولات آهنی.
EN10204، محصولات فلزی - انواع اسناد بازرسی
EN10233، مواد فلزی - لوله - تست انعطاف پذیری
EN10234، مواد فلزی - لوله - آزمون گسترش رانش
EN10246-1، آزمایش غیر مخرب لوله های فولادی - قسمت 1: تست الکترومغناطیسی اتوماتیک لوله های فولادی فرومغناطیسی بدون درز و جوش داده شده (به جز جوش داده شده در زیر جوش) برای بررسی هیدرولیک نشتی
EN10246-3، آزمایش غیر مخرب لوله های فولادی - قسمت 3: تست جریان الکتریکی به صورت خودکار از لوله های فولادی بدون درز و جوش (به استثنای جوش داده شده با لوله های قوس) برای تشخیص نقص ها
EN10246-5، آزمایش غیر مخرب لوله های فولادی - قسمت 5: تست نشت الکترومغناطیسی مغناطیسی کامل محصور محیطی از لوله های فولادی فرومغناطیسی بدون درز و جوش داده شده (جوش داده شده و غیر قابل جوش) برای تشخیص نواقص طولی
EN10246-7، آزمایش غیر مخرب لوله های فولادی - صلاحیت و صلاحیت پرسنل تست غیر مخرب سطح 1 و 2.
EN ISO377، محصولات فولادی و فولادی - محل و آماده سازی نمونه ها و قطعات آزمایش برای تست های مکانیکی (ISO 377: 1997)
EN ISO 2566-1، فولاد - تبدیل مقادیر طول کششی - قسمت 1: فولادهای کربنی و آلیاژ پایین (EN102566-1: 1984)
EN 10168، محصولات آهن و فولاد - اسناد بازرسی - فهرست اطلاعات و توضیحات
ENV10220، لوله های فولادی بدون درز و جوش - ابعاد و توده ها در واحد طول
EN10266، لوله های فولادی، اتصالات و بخش های توخالی ساختاری - تعاریف و نمادها برای استفاده در استانداردهای محصول
EN ISO 4287، مشخصات محصول هندسی (GPS) - بافت سطح: روش مشخصات - شرایط، تعریف و پارامترهای بافت سطح (ISO 4287: 1997)
