| محل منبع: | چين |
|---|---|
| نام تجاری: | TORICH |
| گواهی: | ISO 9001,ISO 14001,TS 16949 |
| شماره مدل: | GB / 14975 |
| مقدار حداقل تعداد سفارش: | 1 تن |
| قیمت: | negotiable |
| جزئیات بسته بندی: | در مورد تخته سه لا، در جعبه چوبی. |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
| قابلیت ارائه: | 30000 تن در سال |
| کلید واژه: | لوله های فولادی بدون درز برای ساختار | تایپ کنید: | لوله های فولادی ضد زنگ بدون درز |
|---|---|---|---|
| سطحی: | لهستانی | ماده: | 304 316 |
| شکل: | دور | طول: | 4-12 متر |
| OD: | 5-450 میلیمتر | WT: | 0.5-50 میلیمتر |
| برجسته: | ,,stainless tube steel |
||

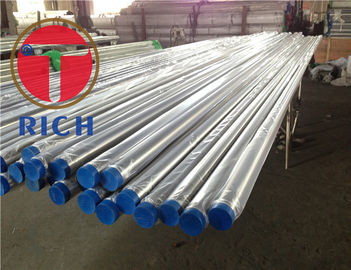

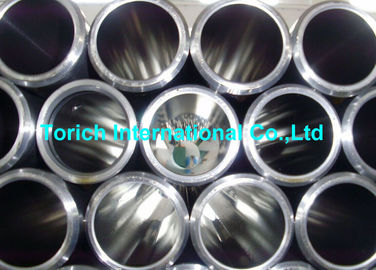

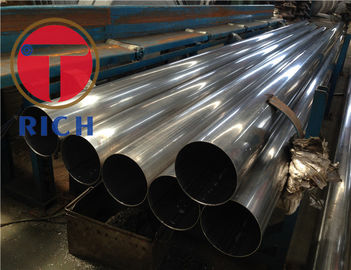

TORICH GB / T 14975 بدون درز لوله های فولادی ضد زنگ برای ساختار
جدول 1 Tolerance قطر خارجی قطر خارجی و ضخامت دیوار : میلی متر
| رول داغ (اکستروژن ، انبساط) لوله فولادی | فولاد لوله رول سرد (رول) | ||||||
| اعتیاد | تحمل | اعتیاد | تحمل | ||||
| سطح معمولی PA | PC سطح بالا | سطح معمولی PA | PC سطح بالا | ||||
قطر خارجی نامی د | <76.1 | ± 1.25٪ D | ± 0.60 | قطر خارجی نامی د | <12.7 | ± 0.30 | ± 0.10 |
| 76.1 ~ 139.7 | ± 0.80 | 12.7 ~ <38.1 | ± 0.30 | ± 0.15 | |||
| 139.7 ~ <273.1 | ± 1.5٪ D | ± 1.20 | 38.1 ~ 88.9 | ± 0.40 | ± 0.30 | ||
| 88.9 ~ 139.7 | ± 0.9٪ D | ± 0.40 | |||||
| 273.1 ~ <323.9 | ± 1.60 | 139.7 ~ <203.2 | ± 0.80 | ||||
| 203.2 ~ <219.1 | ± 1.10 | ||||||
| ≥323.9 | ± 0.6٪ D | 219.1 ~ <323.9 | ± 1.60 | ||||
| ≥323.9 | ± 0.5٪ D | ||||||
نازک دیواری Thinckness S | تمام ضخامت دیواره | + 15٪ S -12.52٪ S | ± 12.5٪ S | نازک دیواری Thinckness S | تمام ضخامت دیواره | + 12.5٪ S -10٪ S | ± 10٪ S |
جدول 2 Tolerance حداقل قطر دیوار دیوار : میلیمتر
| روش تولید | اعتیاد | تحمل | |
| سطح معمولی PA | PC سطح بالا | ||
رول داغ (اکستروژن ، انبساط) لوله فولادی WH | S دقیقه <15 | + 27.5٪ S دقیقه 0 | + 25٪ S دقیقه 0 |
| S دقیقه ≥15 | + 35٪ S دقیقه 0 | ||
فولاد لوله رول سرد (رول) دستشویی | تمام ضخامت دیواره | + 22٪ س 0 | + 20٪ S 0 |
جدول 3 درجه و مواد شیمیایی
| نه | کد دیجیتال متحد | مقطع تحصیلی | ترکیب شیمیایی (کسر کیفیت) /٪ | |||||||||
| سی | سی | Mn | پ | S | نیکل | کروم | مو | Cu | N | |||
| 1 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00 ~ 10.00 | 17.00 ~ 19.00 | - | - | 0.10 |
| 2 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | - |
| 3 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - | - | - |
| 4 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 |
| 5 | S30478 | 06Cr19Ni9NbN | 0.08 | 1.00 | 2.50 | 0.040 | 0.030 | 7.50 ~ 10.50 | 18.00 ~ 20.00 | - | - | 0.15 ~ 0.30 |
| 6 | S30453 | 022Cr19Ni10N | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 |
| 7 | S30908 | 06Cr23Ni13 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 12.00 تا 15.00 | 22.00 ~ 24.00 | - | - | - |
| 8 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.040 | 0.030 | 19.00 ~ 22.00 | 24.00 ~ 26.00 | - | - | - |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 0.02 | 0.80 | 1.00 | 0.030 | 0.010 | 17.50 ~ 18.50 | 19.50 ~ 20.50 | 6.00 ~ 6.50 | 0.50 ~ 1.00 | 0.18 ~ 0.22 |
| 10 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - |
| 11 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - |
جدول 4 مشخصات مکانیکی
| نه | شماره سریال | فولاد مقطع تحصیلی | خواص مکانیکی | سختی | ||
استحکام کششی R m / MPa | استحکام کششی R p0.2 / MPa | کشش بعد از شکستگی A / ٪ | HBW / HV / HRB | |||
| ≥ | ≤ | |||||
| 1 | S30210 | 12Cr18Ni9 | 520 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 2 | S30438 | 06Cr19Ni10 | 520 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 3 | S30403 | 022Cr19Ni10 | 480 | 175 | 35 | 192HbW / 200HV / 90HRB |
| 4 | S30458 | 06Cr19Ni10N | 550 | 275 | 35 | 192HbW / 200HV / 90HRB |
| 5 | S30478 | 06Cr19Ni9NbN | 685 | 345 | 35 | - |
| 6 | S30453 | 022Cr19Ni10N | 550 | 245 | 40 | 192HbW / 200HV / 90HRB |
| 7 | S30908 | 06Cr23Ni13 | 520 | 205 | 40 | 192HbW / 200HV / 90HRB |
| 8 | S31008 | 06Cr25Ni20 | 520 | 205 | 40 | 192HbW / 200HV / 90HRB |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 655 | 310 | 35 | 220HbW / 230HV / 96HRB |
| 10 | S31608 | 06Cr17Ni12Mo2 | 520 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 11 | S31603 | 022Cr17Ni12Mo2 | 480 | 175 | 35 | 192HbW / 200HV / 90HRB |
| 12 | S31609 | 07Cr17Ni12Mo2Ti | 515 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 13 | S31668 | 06Cr17Ni12Mo2N | 530 | 205 | 35 | 192HbW / 200HV / 90HRB |
| 14 | S31653 | 022Cr17Ni12Mo2N | 550 | 245 | 40 | 192HbW / 200HV / 90HRB |
| 15 | S31658 | 06Cr17Ni12Mo2N | 550 | 275 | 35 | 192HbW / 200HV / 90HRB |
| 16 | S31688 | 06Cr18Ni12Mo2Cu2 | 520 | 205 | 35 | - |
| 17 | S31683 | 022Cr18Ni14Mo2Cu2 | 480 | 180 | 35 | - |
| 18 | S31782 | 015Cr21Ni26Mo5Cu2 | 490 | 215 | 35 | 192HbW / 200HV / 90HRB |
جدول 5 موارد آزمون و تعداد نمونه گیری لوله های فولادی
| عدد | موارد تست | تعداد نمونه گیری |
| 1 | ترکیب شیمیایی | 1 نمونه از هر کوره |
| 2 | آزمون کششی | 1 نمونه از هر دو لوله فولادی در هر دسته |
| 3 | آزمون سختی | 1 نمونه از هر دو لوله فولادی در هر دسته |
| 4 | تست التراسونیک | همه |
| 5 | آزمون هیدرولیک | همه |
