| محل منبع: | چين |
|---|---|
| نام تجاری: | TORICH |
| گواهی: | ISO 9001 ISO 14001 TS 16949 |
| شماره مدل: | GB / T 14976 |
| مقدار حداقل تعداد سفارش: | 1 تن |
| قیمت: | negotiable |
| جزئیات بسته بندی: | بسته بندی در جعبه های چوبی، بسته های شش ضلعی یا سایر راه های دریایی. |
| زمان تحویل: | 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
| قابلیت ارائه: | 40000 تن / سال |
| نام محصول: | لوله های بدون درز لوله های فولادی ضد زنگ برای حمل و نقل مایع GB / T 14976 | ماده: | 302،304،304L / N، 316L / N |
|---|---|---|---|
| سطحی: | پرداخت | کاربرد: | 302،304،304L / N، 316L / N |
| شکل: | دور | OD: | 4-1200 میلیمتر |
| WT: | 0.3-200mm | طول: | 1-12 متر |
| برجسته: | ,,stainless tube steel |
||
لوله های بدون درز لوله های فولادی ضد زنگ برای حمل و نقل مایع GB / T 14976
مشخصات :
مواد:
محدوده اندازه : OD: 4-1200mm
WT: 0.3-200mm
طول عمومی: 1-12 متر
تحمل:
طبق جداول زیر یا درخواست مشتریان.
جدول 1 Tolerance قطر خارجی و واحد ضخامت دیوار: میلی متر
| نورد داغ (اکستروژن، گسترش) لوله فولادی | سرد لوله کشی (نورد) | ||||||
| اعتیاد | تحمل | اعتیاد | تحمل | ||||
| مرتبه معمول PA | رایانه بالا | مرتبه معمول PA | رایانه بالا | ||||
قطر خارجی نامی د | 68 ~ 159 | ± 1.25٪ D | ± 1٪ D | قطر خارجی نامی د | 6 ~ 10 | ± 0.20 | ± 0.15 |
| > 10 ~ 30 | ± 0.30 | ± 0.20 | |||||
| > 30 ~ 50 | ± 0.40 | ± 0.30 | |||||
| > 50 ~ 219 | ± 0.85٪ D | ± 0.75٪ D | |||||
| > 159 | ± 1.5٪ D | > 219 | ± 0.9٪ D | ± 0.8٪ D | |||
ضخامت نهایی دیوار S | <15 | + 15٪ S -12.5٪ S | ± 12.5٪ S | ضخامت نهایی دیوار S | ≤3 | ± 12٪ S | ± 10٪ S |
| ≥15 | + 20٪ S -15٪ S | > 3 | + 12.5٪ S -10٪ S | ± 10٪ S | |||
جدول 2 Tolerance حداقل ضخامت دیواره دیوار: میلی متر
| روش ساخت | اعتیاد | تحمل | |
| مرتبه معمول PA | رایانه بالا | ||
نورد داغ (اکستروژن، گسترش) لوله فولادی WH | S دقیقه <15 | + 25٪ S دقیقه 0 | + 22.5٪ S دقیقه 0 |
| S دقیقه ≥15 | + 32.5٪ S دقیقه 0 | ||
سرد لوله کشی (نورد) دستشویی | همه دیوارها | + 22٪ S دقیقه 0 | + 20٪ S دقیقه 0 |
جدول 3 درجه و مواد شیمیایی
| نه | GB / T 20878 | مقطع تحصیلی | ترکیب شیمیایی (کسر کیفیت) /٪ | |||||||||||
| نه | کد دیجیتال متحد | سی | سی | Mn | پ | S | نیکل | کروم | مو | Cu | N | دیگران | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 10.00 | 17.00 ~ 19.00 | - | - | 0.10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0.030 | 1.00 | 2.50 | 0.035 | 0.030 | 7.50 ~ 10.50 | 18.00 ~ 20.00 | - | - | 0.15 ~ 0.30 | Nb: 0.15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 12.00 تا 15.00 | 22.00 ~ 24.00 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.035 | 0.030 | 19.00 ~ 22.00 | 24.0 ~ 26.00 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0.04 ~ 0.10 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | Ti: 5C ~ 0.70 |
جدول 4 توصيه شده سيستم حرارتی پيشنهادی، خواص مکانیکی و تراکم لوله های فولادی
| نوع سازمان | نه | GB / T 20878 | مقطع تحصیلی | توصیه سیستم حرارت حرارتی | ویژگی های مکانیکی | تراکم ρ / (kg / dm 2 ) | |||
| نه | کد دیجیتال متحد | استحکام کششی R m / MPa | استحکام کششی پلاستیکی R p0.2 / MPa | طول عمر درصد پس از شکستگی A /٪ | |||||
| نه کمتر از | |||||||||
| Austenitic | 1 | 13 | S30210 | 12Cr18Ni9 | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 520 | 205 | 35 | 7.93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 520 | 205 | 35 | 7.93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 480 | 175 | 35 | 7.90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 550 | 275 | 35 | 7.93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 685 | 345 | 35 | 7.98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 550 | 245 | 40 | 7.93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 520 | 205 | 40 | 7.98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 520 | 205 | 40 | 7.98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 520 | 205 | 35 | 8.00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃، سرد و یا در غیر این صورت | 480 | 175 | 35 | 8.00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥ 1040 ℃، سرد و یا در غیر این صورت | 515 | 205 | 35 | 7.98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000 ℃ ~ 1100 ℃، سرد و یا در غیر این صورت | 530 | 205 | 35 | 7.90 | |
جدول 5 لوله بازرسی لوله فولادی، روش تست و تعداد نمونه گیری
| نه | مورد بازرسی | تعداد نمونه | روش نمونه گیری | روش آزمون |
| 1 | ترکیب شیمیایی | نگاهی به نمونه ای از هر جنبه | GB / T 20066 | GB / T 223، GB / T 11170، GB / T20123، GB / T 20124 |
| 2 | تست کشش | نمونه ای بین دو لوله فولادی هر دسته قرار دهید | GB / T 2975 | GB / T 228.1 |
| 3 | مسطحسازی | نمونه ای بین دو لوله فولادی هر دسته قرار دهید | GB / T 246 | GB / T 246 |
| 4 | تست فلاقی | نمونه ای بین دو لوله فولادی هر دسته قرار دهید | GB / T 242 | GB / T 242 |
| 5 | آزمون هیدرولیک | هر قطعه | - | GB / T 241 |
| 6 | تست التراسونیک | هر قطعه | - | GB / T 5777-2008 |
| 7 | تست تصادفی | هر قطعه | - | GB / T 7735-2004 |
| 8 | آزمون خوردگی بین کریستالی | نمونه ای بین دو لوله فولادی هر دسته قرار دهید | GB / T 4334-2008 | GB / T 4334-2008 |
جدول A.1 مقیاس درجه فولاد ضد زنگ
| نه | GB / T 20878-2007 | ASTM A 959-09 | JIS G4303-2005 JIS G 4311-1991 | ISO / TS 15510: 2003 ایزو 4955: 2005 | EN 10088: 2005-2005 | ΓOCT 5632-1972 | |
| کد دیجیتال متحد | مقطع تحصیلی | ||||||
| 1 | S30210 | 12Cr18Ni9 | S30200،302 | SUS302 | X10CrNi18-8 | X10CrNi18-8،1.4310 | 12X18H9 |
| 2 | S30408 | 06Cr19Ni10 | S30400،304 | SUS304 | X5CrNi18-9 | X5CrNi18-10،1.4301 | - |
| 3 | S30403 | 022Cr19Ni10 | S30403،304L | SUS304L | X2CrNi19-11 | X2CrNi19-11،1.4306 | 03X18H11 |
| 4 | S30458 | 06Cr19Ni10N | S30451،304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9،1.4315 | - |
| 5 | S30478 | 06Cr19Ni9NbN | S30452، XM-21 | SUS304N2 | - | - | - |
| 6 | S30453 | 022Cr19Ni10N | S30453،304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-10،1.4311 | - |
| 7 | S30908 | 06Cr23Ni13 | S30908،309S | SUS309S | X12CrNi23-13 | X12CrNi23-13،1.4833 | - |
| 8 | S31008 | 06Cr25Ni20 | S31008،310S | SUS310S | X8CrNi25-21 | X8CrNi25-21،1.4845 | 10X23H18 |
| 9 | S31608 | 06Cr17Ni12Mo2 | S31600،316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2،1.4401 | - |
| 10 | S31603 | 022Cr17Ni12Mo2 | S31603،316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2،1.4404 | 03X17H14M3 |
| 11 | S31609 | 07Cr17Ni12Mo2 | S31609،316H | - | - | X3CrNiMo17-13-3،1.4436 | - |
| 12 | S31668 | 06Cr17Ni12Mo2Ti | S31635،316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2،1.4571 | 08X17H13M2T |
پردازش: WH، WC
شرایط تحویل فنی: عملیات حرارتی و تراکم یا حفاظت از حرارت محافظتی
به طور گسترده در زمینه حمل و نقل مایع استفاده می شود

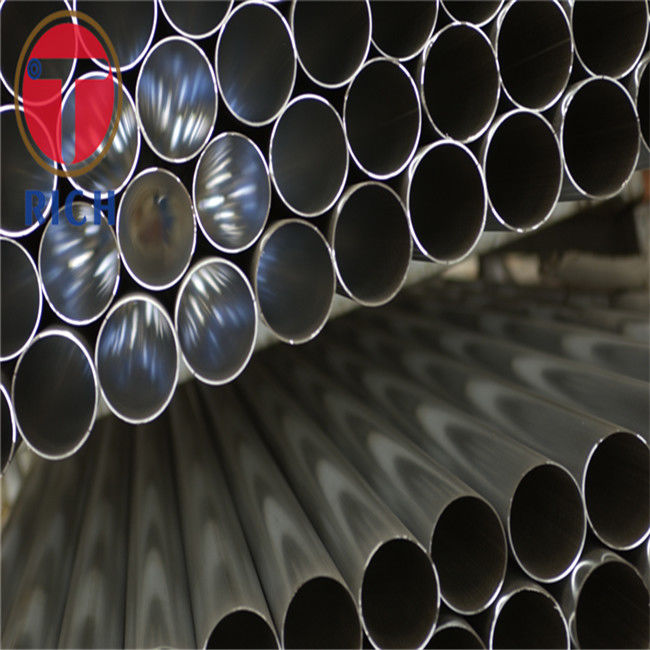

تصاویر محصول :
