| محل منبع: | چين |
|---|---|
| نام تجاری: | TORICH |
| گواهی: | ISO 9001 ISO 14001 TS 16949 |
| شماره مدل: | GB / T 13793 |
| مقدار حداقل تعداد سفارش: | 5 تن |
| قیمت: | USD 400-800 / Ton |
| جزئیات بسته بندی: | بسته بندی در جعبه های چوبی، بسته های شش ضلعی یا سایر راه های دریایی. |
| زمان تحویل: | 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
| قابلیت ارائه: | 40000 تن / سال |
| نام محصول: | لوله های فولادی با طولی (مقاومت) جوش GB / T 13793 | ماده: | 08 # 10 # Q195 Q215 Q235 Q345 |
|---|---|---|---|
| سطحی: | گالوانیزه | کاربرد: | خط لوله |
| شکل: | دور | OD: | 4-1200 میلیمتر |
| WT: | 0.3-200mm | طول: | 4-12 متر |
| برجسته: | ,,electric resistance welded steel tube |
||
لوله های فولادی با طولی (مقاومت) جوش GB / T 13793
مشخصات :
مواد: 08 # 10 # Q195 Q215 Q235 Q345
محدوده اندازه : OD: 4-1200mm
WT: 0.3-200mm
طول عمومی: 4-12 متر
تحمل:
طبق جداول زیر یا درخواست مشتریان.
جدول 1 Tolerance واحد قطر خارجی : میلیمتر
| قطر بیرونی (D) | General Precess (PD.A) a | دقت بالاتر (PD.B) | دقت بالا (PD.C) |
| 5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
| > 20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
| > 50-80 | ± 1٪ D | ± 0.35 | ± 0.25 |
| > 80-114.3 | ± 0.60 | ± 0.40 | |
| > 114.3-168.3 | ± 0.70 | ± 0.50 | |
| > 168.3-219.1 | ± 0.80 | ± 0.60 | |
| > 219.1-711 | ± 0.75٪ D | ± 0.5٪ D | |
| a برای لوله های فولادی برای غلطک نوار نقاله اعمال نمی شود | |||
جدول 2 Tolerance واحد ضخامت دیوار : میلی متر
| ضخامت دیوار (t) | General Precess (PD.A) a | دقت بالاتر (PD.B) | دقت بالا (PD.C) | ضخامت دیوار غیر یکنواخت b |
| 0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤7.5٪ t |
| > 0.70-1.0 | ± 0.05 | ± 0.04 | ||
| > 1.0-1.5 | ± 0.06 | ± 0.05 | ||
| > 1.5-2.5 | ± 10٪ t | ± 0.12 | ± 0.06 | |
| > 2.5-3.5 | ± 0.16 | ± 0.10 | ||
| > 3.5-4.5 | ± 0.22 | ± 0.18 | ||
| > 4.5-5.5 | ± 0.26 | ± 0.21 | ||
| > 5.5 | ± 7.5٪ t | ± 5.0٪ t | ||
a برای لوله های فولادی برای غلطک نوار نقاله اعمال نمی شود | ||||
جدول 3 خم لوله فولادی
| قطر بیرونی (D) / میلیمتر | خم شدن / (میلی متر / متر)، بیش از نه | ||
| شکر عمومی (PD.A) | دقت بالاتر (PD.B) | دقت بالا (PD.C) | |
| > 16 | 1.5 | 1.0 | 0.5 |
جدول 4 خواص مکانیکی
| درجه فولاد | راندمان کمتر R e1. / MPa | استحکام کششی | طول عمر | |
D ≤168.3mm | D > 168.3 میلی متر | |||
| ≥ | ||||
| 08.10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195 ب | 195 | 315 | 15 | 20 |
| Q215A، Q215B | 215 | 335 | ||
| Q235A، Q235B، Q235C | 235 | 370 | ||
| Q275A، Q275B، Q275C | 275 | 410 | 13 | 18 |
| Q345A، Q345B، Q345C | 345 | 470 | ||
| Q390A، Q390B، Q390C | 390 | 490 | 19 | |
| Q420A، Q420B، Q420C | 420 | 520 | 19 | |
| Q460C، Q460D | 460 | 550 | 17 | |
پردازش: ERW
شرایط تحویل فنی: جوش یا درمان گرما
به طور گسترده ای در زمینه استفاده از مکانیک و ساخت و ساز استفاده می شود

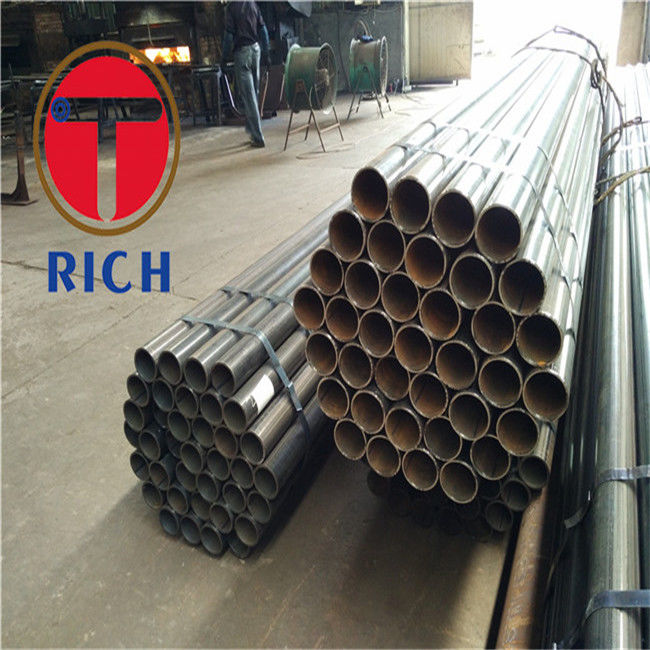

تصاویر محصول :
