GOST 30245 بخش های توخالی مستطیلی لوله های فولادی سازه ای برای سازه های فلزی ساختمان

اطلاعات پایه
محل منبع: چين
نام تجاری: Torich
گواهی: ISO 9001 TS16949 ISO 14001
شماره مدل: GOST 30245
مقدار حداقل تعداد سفارش: 10 تن
قیمت: 700-1000USD/ton
جزئیات بسته بندی: در بسته نرم افزاری
زمان تحویل: روزهای 5-8 هفته
شرایط پرداخت: اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram
قابلیت ارائه: 100000 تن در سال
اطلاعات تکمیلی
مواد: فولاد کربن استاندارد: GOST 30245
روش تولید: جوش داده شده شکل: مربع و مستطیل
طول: 6-12 متر اندازه: 50-400 میلی متر
برجسته:

,

,

cold formed steel tube


توضیحات محصول

مقاطع توخالی مستطیلی GOST 30245 مقطع مستطیل و مستطیل شکل جوش داده شده فولادی خم



کاربرد:برای سازه های فلزی

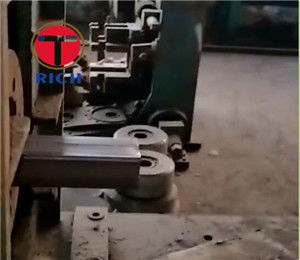

روش ساخت:شکل دادن به شکل لوله گرد با جوش طولی (جوشکاری خودکار با فرکانس بالا) و در نتیجه اسپلیزه شدن به مقطع مربع یا مستطیل.



بخشهای مقاله باید با موارد مشخص شده در شماره های 1 و 2 مطابقت داشته باشند

GOST 30245 بخش های توخالی مستطیلی لوله های فولادی سازه ای برای سازه های فلزی ساختمان 0



تذکر: h — ارتفاع (عرض) ; b — عرض ; t - ضخامت دیواره ; R - شعاع لبه ; I - لحظه اینرسی ; W - مقاومت لحظه ای ; من - شعاع اینرسی



ساعت: 50-400 mm t: 4-14 mm

تحمل:

  1. حداکثر انحراف ضخامت دیواره باید مطابق با حداکثر انحراف ضخامت فلز خالی با عرض 1250 میلی متر دقت غلتکی طبیعی E مطابق با GOST 19903 باشد. حداکثر انحراف ضخامت در مکان های خم شدن اعمال نمی شود.
  2. حداکثر انحراف ارتفاع و عرض مقطع نباید بیش از:

- + / - 1.5 میلی متر برای ارتفاع مقطع (عرض) تا 100 میلی متر

- + / - 2.0 میلی متر برای ارتفاع بخش (عرض) بیش از 100 میلی متر.

در صورت داشتن مقطعی با ارتفاع (عرض) 100 میلی متر و ضخامت دیواره 7 میلی متر ، حداکثر انحراف ارتفاع مقطع (عرض) نباید از +/- 2.0 میلی متر بیشتر باشد



3. انحراف زاویه در سطح مقطع از 90 درجه نباید بیش از +/- 1 درجه 30 "باشد ، در مورد بخشهایی با ضخامت دیواره از 7 تا 14 میلی متر ، حداکثر انحراف از 90 درجه نباید بیش از + / -2 درجه





GOST 30245 بخش های توخالی مستطیلی لوله های فولادی سازه ای برای سازه های فلزی ساختمان 1    GOST 30245 بخش های توخالی مستطیلی لوله های فولادی سازه ای برای سازه های فلزی ساختمان 2



GOST 30245 بخش های توخالی مستطیلی لوله های فولادی سازه ای برای سازه های فلزی ساختمان 3      GOST 30245 بخش های توخالی مستطیلی لوله های فولادی سازه ای برای سازه های فلزی ساختمان 4



GOST 30245 بخش های توخالی مستطیلی لوله های فولادی سازه ای برای سازه های فلزی ساختمان 5
